Seitenkanalverdichter für Wasseraufbereitungsanlagen
Warum Seitenkanalverdichter in Wasseraufbereitungsanlagen
Seitenkanalverdichter stellen einen kontinuierlichen Luftstrom bei niedrigen bis mittleren Differenzdrücken bereit. Damit eignen sie sich für zahlreiche Prozesse in kommunalen und industriellen Wasseraufbereitungsanlagen, bei denen Luft in Wasser, Abwasser oder Schlamm eingebracht werden soll.
Typische Einsatzfälle sind die Belüftung von Belebungsbecken, Kleinkläranlagen, Teichen und Ausgleichsbecken, die Versorgung von Membranbelüftern sowie die Unterstützung von Sandfang-, Flotations- und Airlift-Prozessen.
Die Auswahl erfolgt anhand des tatsächlichen Betriebspunktes. Entscheidend sind der erforderliche Volumenstrom, die Eintauchtiefe der Belüfter, der Gegendruck des Wassers, Druckverluste in Rohrleitungen und Belüftungselementen sowie Betriebsdauer, Umgebungstemperatur und Aufstellort.

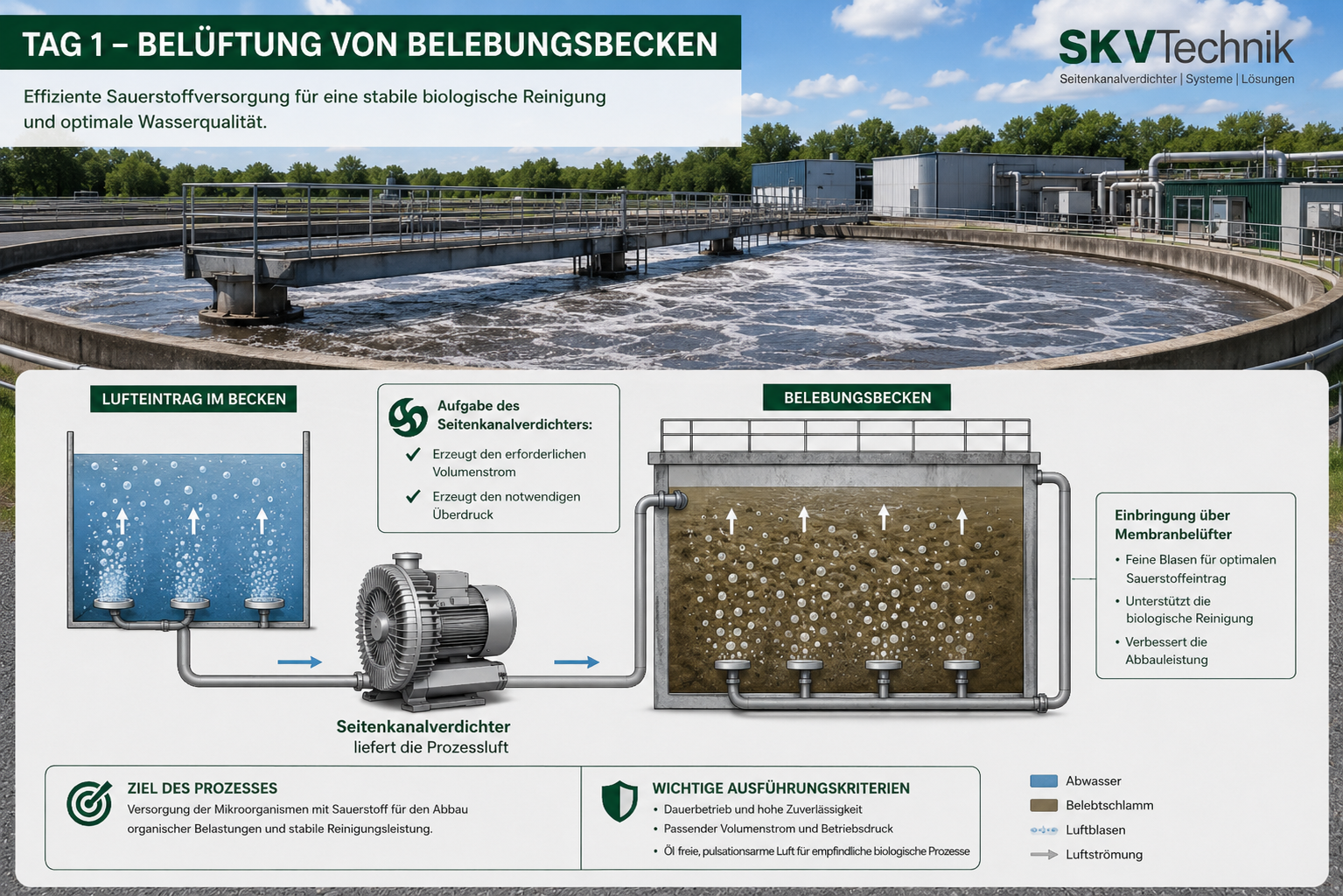

1. Belüftung von Belebungsbecken
Im Belebungsbecken bauen Mikroorganismen organische Inhaltsstoffe im Abwasser ab. Dafür benötigen sie kontinuierlich Sauerstoff. Der Seitenkanalverdichter stellt die Prozessluft bereit und führt sie über Rohrleitungen zu Membranbelüftern oder anderen Belüftungselementen am Beckenboden.
Die aufsteigenden Luftblasen bringen Sauerstoff ins Abwasser und sorgen zugleich für Bewegung im Becken. So werden biologische Prozesse unterstützt, Ablagerungen reduziert und stabile Bedingungen für die Reinigung geschaffen. weiterlesen

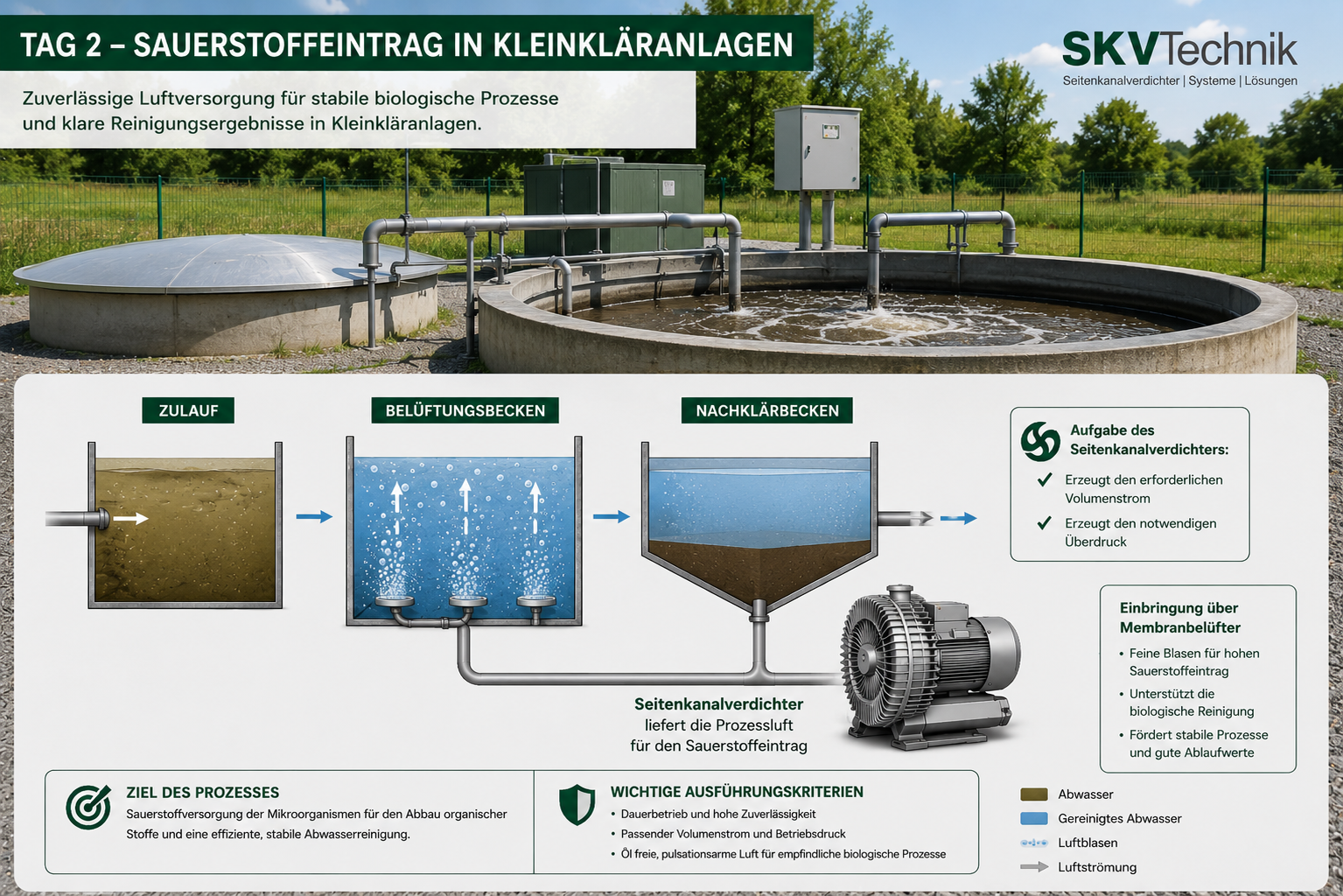

2. Sauerstoffeintrag in Kleinkläranlagen
Kleinkläranlagen benötigen eine zuverlässige Luftversorgung, damit die biologische Reinigungsstufe stabil arbeiten kann. Der Seitenkanalverdichter fördert Umgebungsluft in die Belüftungskammer und unterstützt dort die Sauerstoffversorgung der Mikroorganismen.
Über Belüfter am Boden der Anlage entstehen feine Luftblasen, die Sauerstoff in das Abwasser eintragen. Gleichzeitig entsteht eine leichte Durchmischung, durch die der Kontakt zwischen Abwasser, Biomasse und Sauerstoff verbessert wird. So kann der Reinigungsprozess gleichmäßig ablaufen.

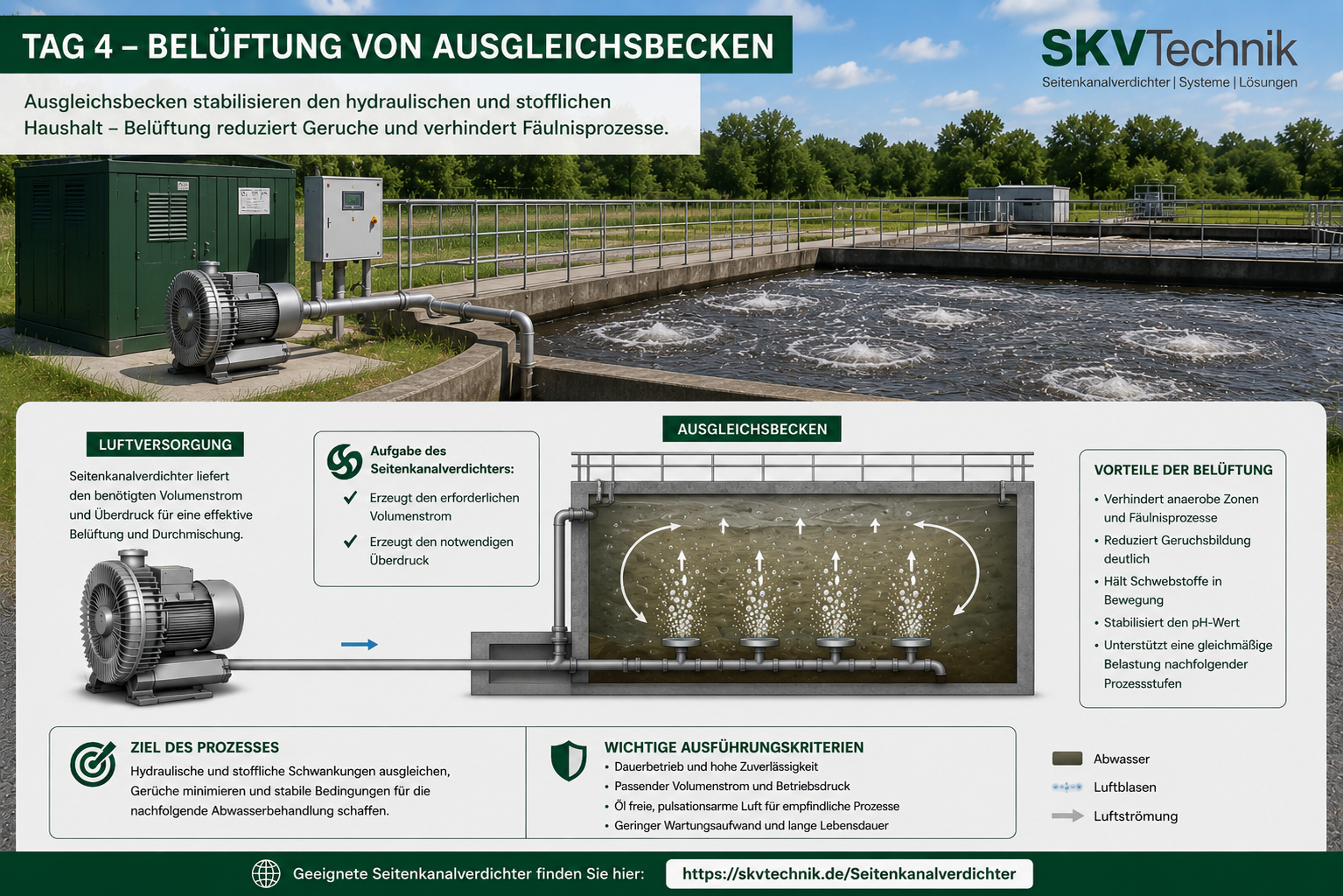

4. Belüftung von Ausgleichsbecken
Ausgleichsbecken puffern hydraulische und stoffliche Schwankungen im Zulauf einer Abwasseranlage. Ohne Bewegung können sich Feststoffe absetzen, anaerobe Bereiche entstehen und Gerüche auftreten. Durch die Belüftung wird das Becken in Bewegung gehalten und der Sauerstoffeintrag unterstützt.
Der Seitenkanalverdichter fördert Prozessluft zu Belüftungselementen am Beckenboden. Die Luftblasen erzeugen vertikale Strömungen und helfen, das Abwasser gleichmäßiger zu verteilen. Dadurch können nachfolgende Prozessstufen stabiler beschickt werden. weiterlesen

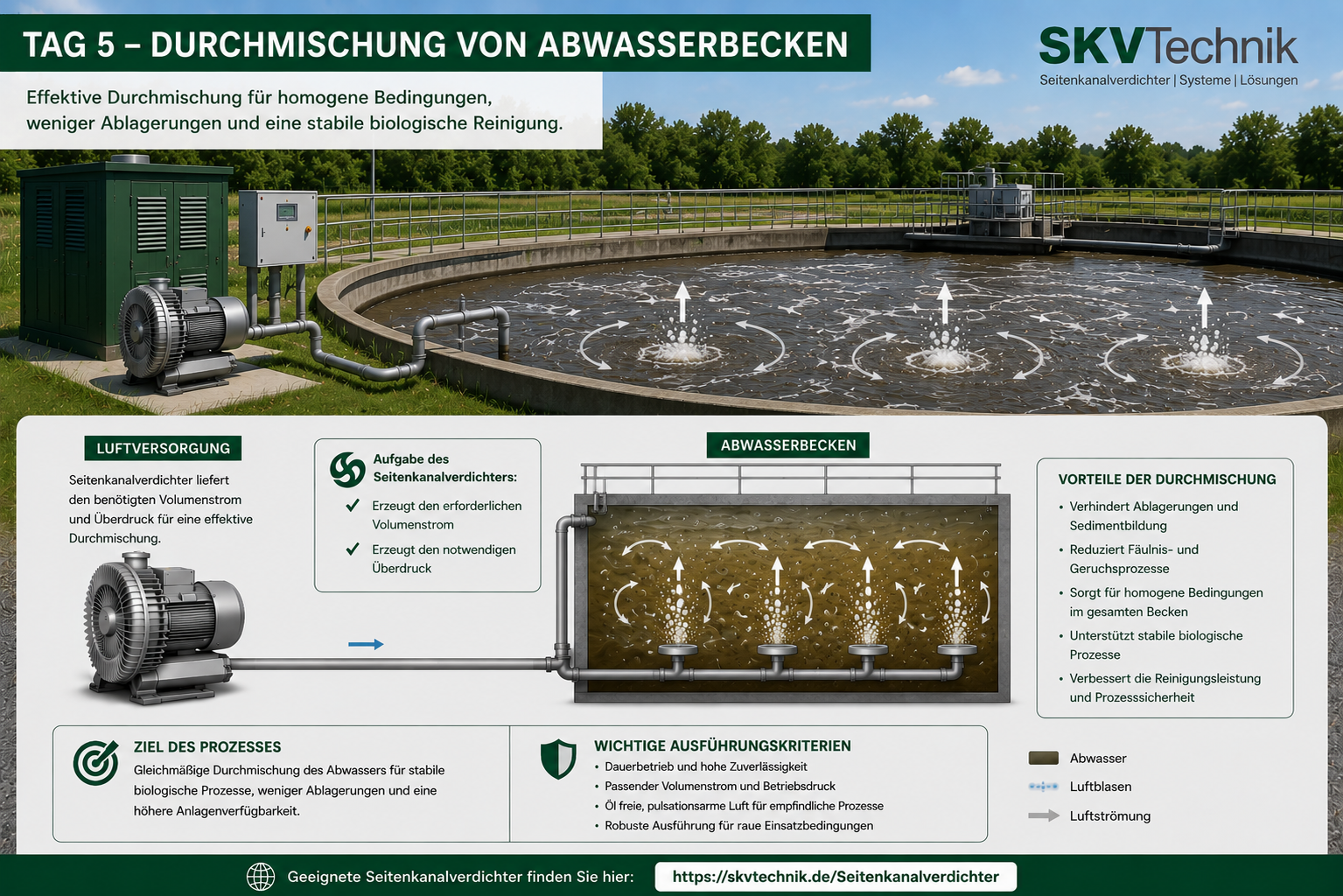

5. Durchmischung von Abwasserbecken
In Abwasserbecken ist eine gleichmäßige Durchmischung wichtig, damit Feststoffe nicht unkontrolliert sedimentieren und Prozessbedingungen im gesamten Becken möglichst homogen bleiben. Seitenkanalverdichter können Prozessluft über Düsen, Diffusoren oder Belüftungsrohre einbringen.
Die Luft steigt im Becken auf und erzeugt Strömungen, die das Medium bewegen. Dadurch werden Ablagerungen reduziert und unterschiedliche Belastungen besser verteilt. Diese Form der Durchmischung kommt ohne mechanische Rührwerksteile im Becken aus. weiterlesen

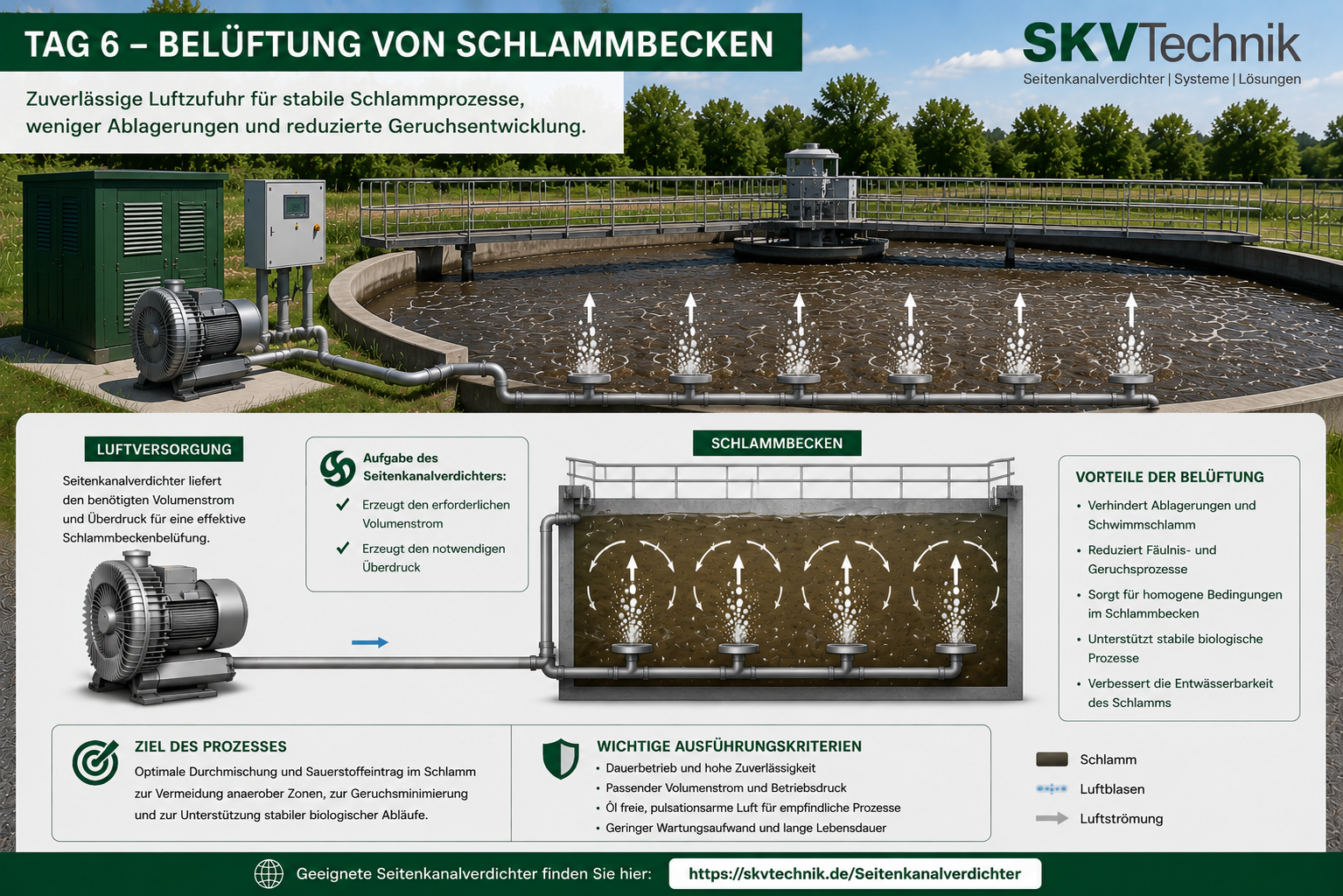

6. Belüftung von Schlammbecken
In Schlammbecken können sich Feststoffe absetzen, Schwimmschlamm bilden oder geruchsintensive anaerobe Bereiche entstehen. Durch Luftzufuhr wird der Schlamm in Bewegung gehalten und der Sauerstoffeintrag unterstützt. Der Seitenkanalverdichter versorgt die Belüfter mit dem notwendigen Luftstrom.
Die eingeblasene Luft erzeugt aufsteigende Blasen und Strömungen im Becken. Dadurch wird die Durchmischung verbessert und der Schlamm gleichmäßiger verteilt. Je nach Prozessziel kann die Belüftung zur Stabilisierung, Geruchsminimierung oder Unterstützung biologischer Abläufe beitragen. weiterlesen

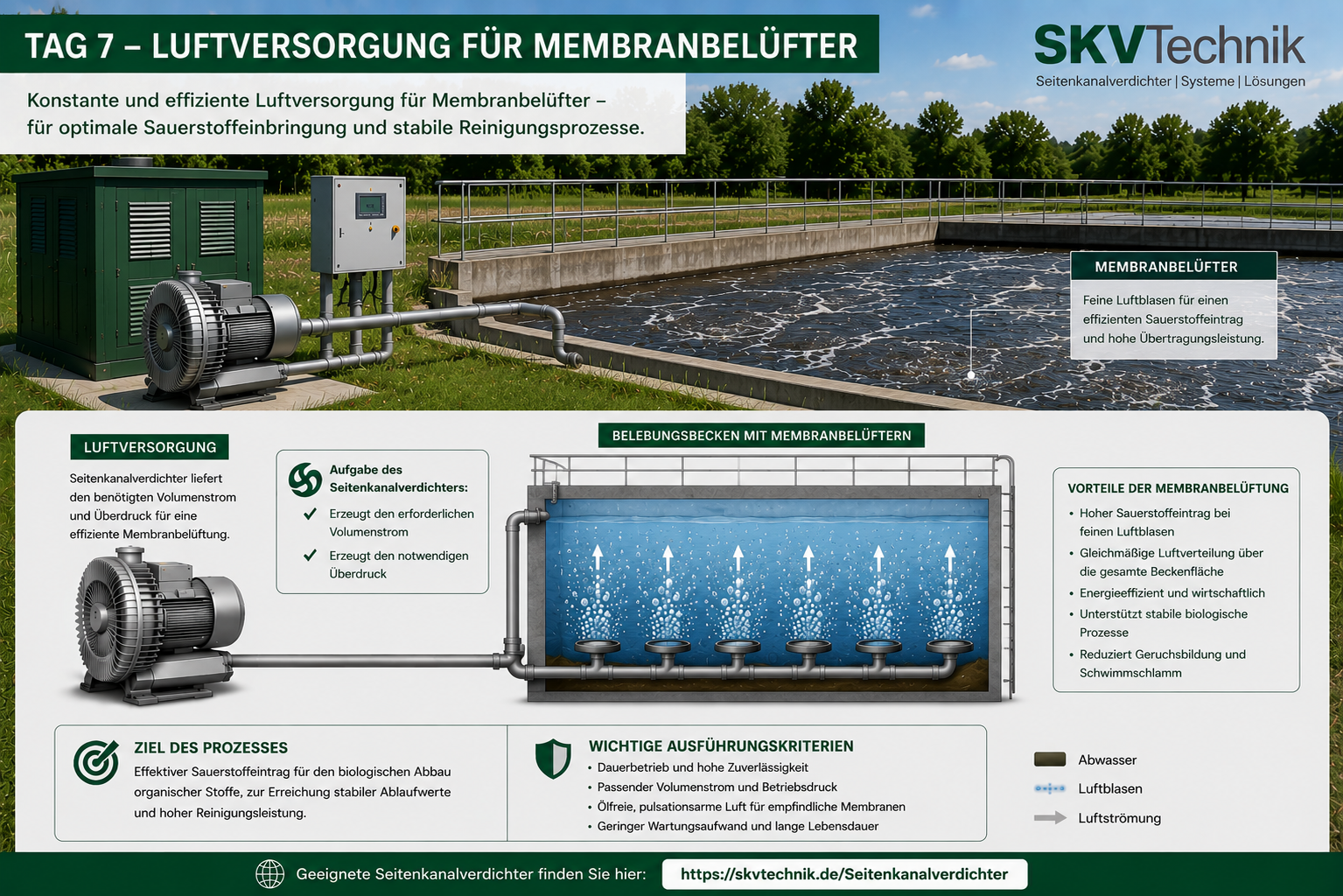

7. Luftversorgung von Membranbelüfter
Membranbelüfter werden eingesetzt, um Luft feinblasig in Abwasserbecken einzutragen. Die feinen Blasen vergrößern die Kontaktfläche zwischen Luft und Wasser und unterstützen damit den Sauerstoffeintrag. Der Seitenkanalverdichter liefert die dafür notwendige Prozessluft.
Die Luft wird über Rohrleitungen an die Membranbelüfter verteilt. Entscheidend ist eine passende Auslegung, damit alle Belüfter gleichmäßig versorgt werden und der Druckverlust im Leitungssystem berücksichtigt wird. So kann die Belüftung über die gesamte Beckenfläche stabil arbeiten. weiterlesen

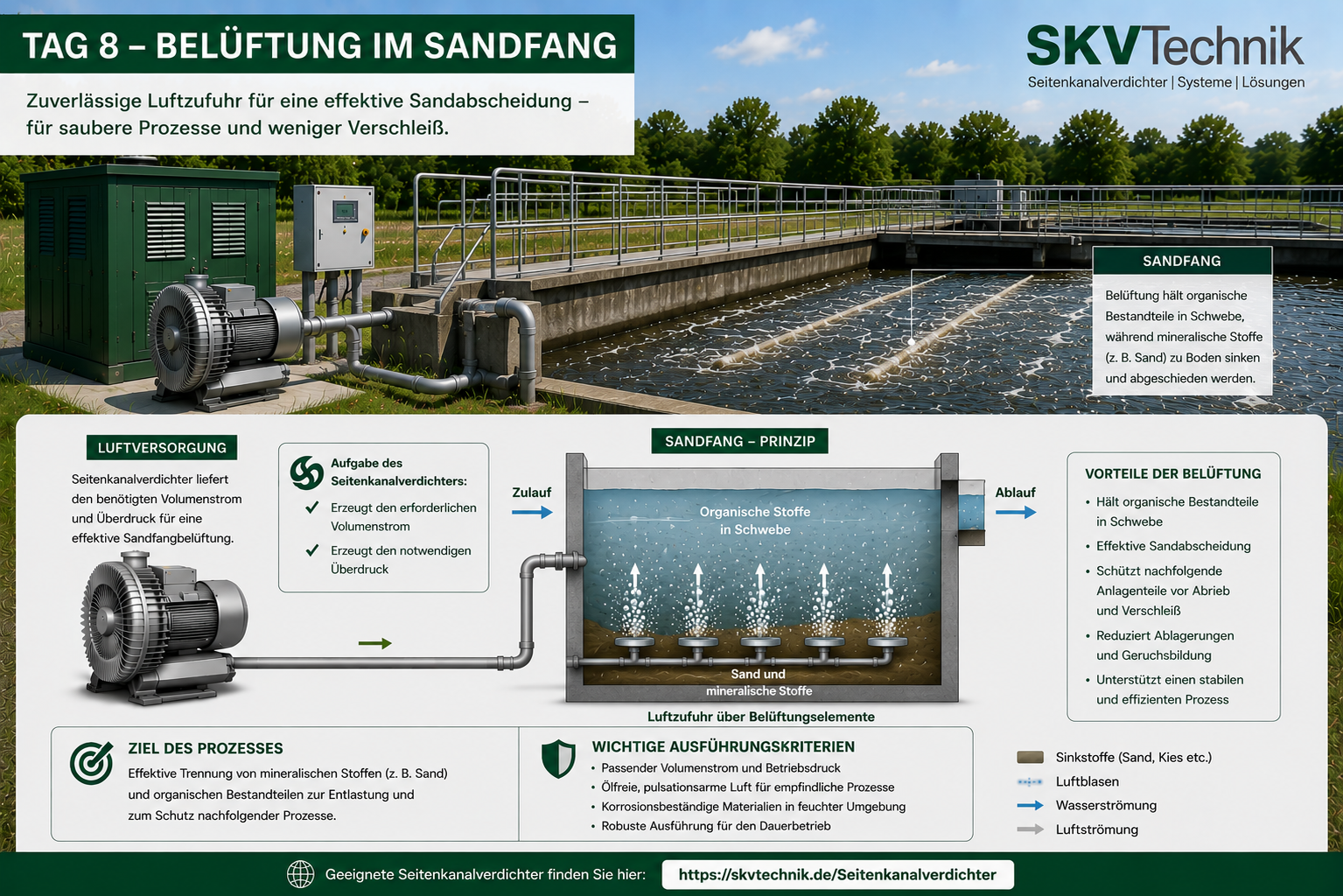

8. Belüftung im Sandfang
Im belüfteten Sandfang sollen mineralische Bestandteile wie Sand oder Kies abgeschieden werden, während organische Stoffe möglichst in Schwebe bleiben und mit dem Abwasser weitergeführt werden. Dafür wird ein definierter Luftstrom in den Sandfang eingebracht.
Der Seitenkanalverdichter liefert die Prozessluft für die Belüftung. Die Luft erzeugt eine Strömung, die den Trennprozess unterstützt. Mineralische Bestandteile sinken ab, während organische Bestandteile im Wasser verbleiben. Dadurch werden nachfolgende Aggregate vor Abrieb und Verschleiß geschützt. weiterlesen

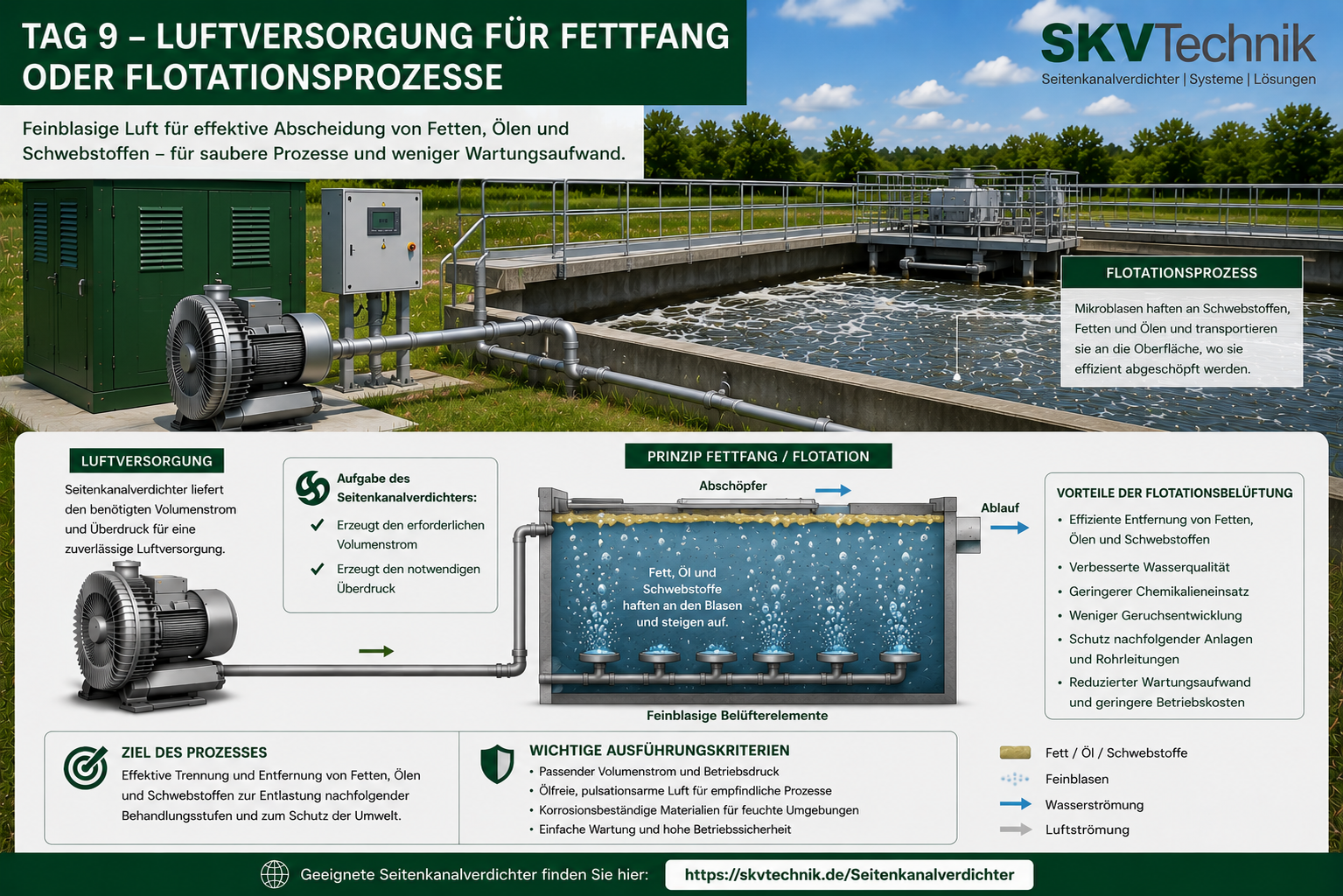

9. Luftversorgung für Fettfang oder Flotationsprozesse
In Fettfängen oder Flotationsprozessen kann Luft eingesetzt werden, um Fette, Öle und Schwebstoffe an die Oberfläche zu transportieren. Die eingebrachten Luftblasen haften an leichten Partikeln oder Tröpfchen und unterstützen deren Aufstieg.
Der Seitenkanalverdichter liefert die Prozessluft für die Belüftungs- oder Flotationselemente. An der Oberfläche können die aufgeschwommenen Stoffe abgeschöpft oder ausgetragen werden. Dadurch werden nachfolgende Reinigungsstufen entlastet. weiterlesen

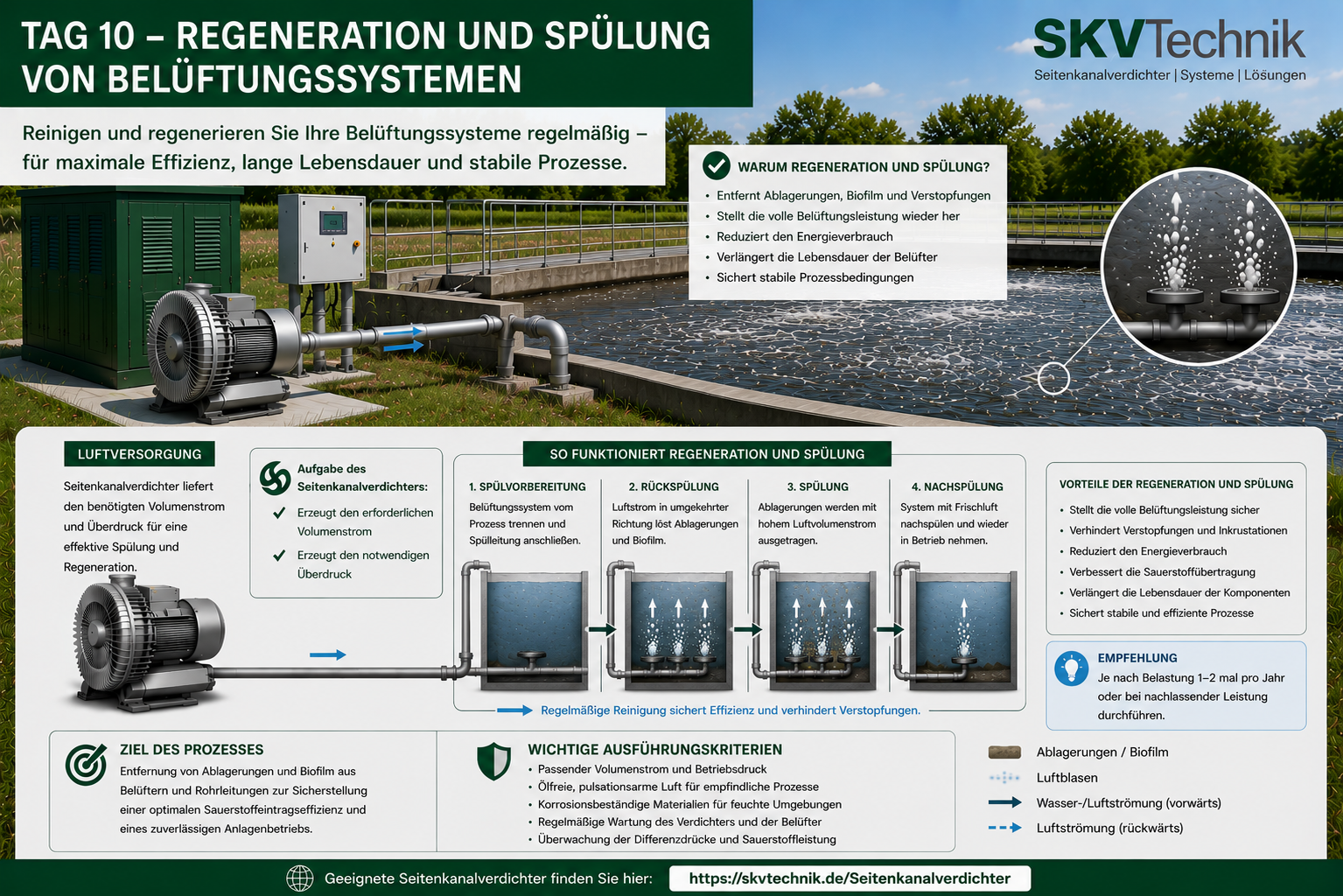

10. Regeneration und Spülung von Belüftungssystemen
Für Reinigungs-, Spül- oder Außerbetriebnahmeprozesse können definierte Luft- oder Gasströme benötigt werden. Die konkrete Ausführung richtet sich nach dem Sicherheitskonzept der Anlage. weiterlesen

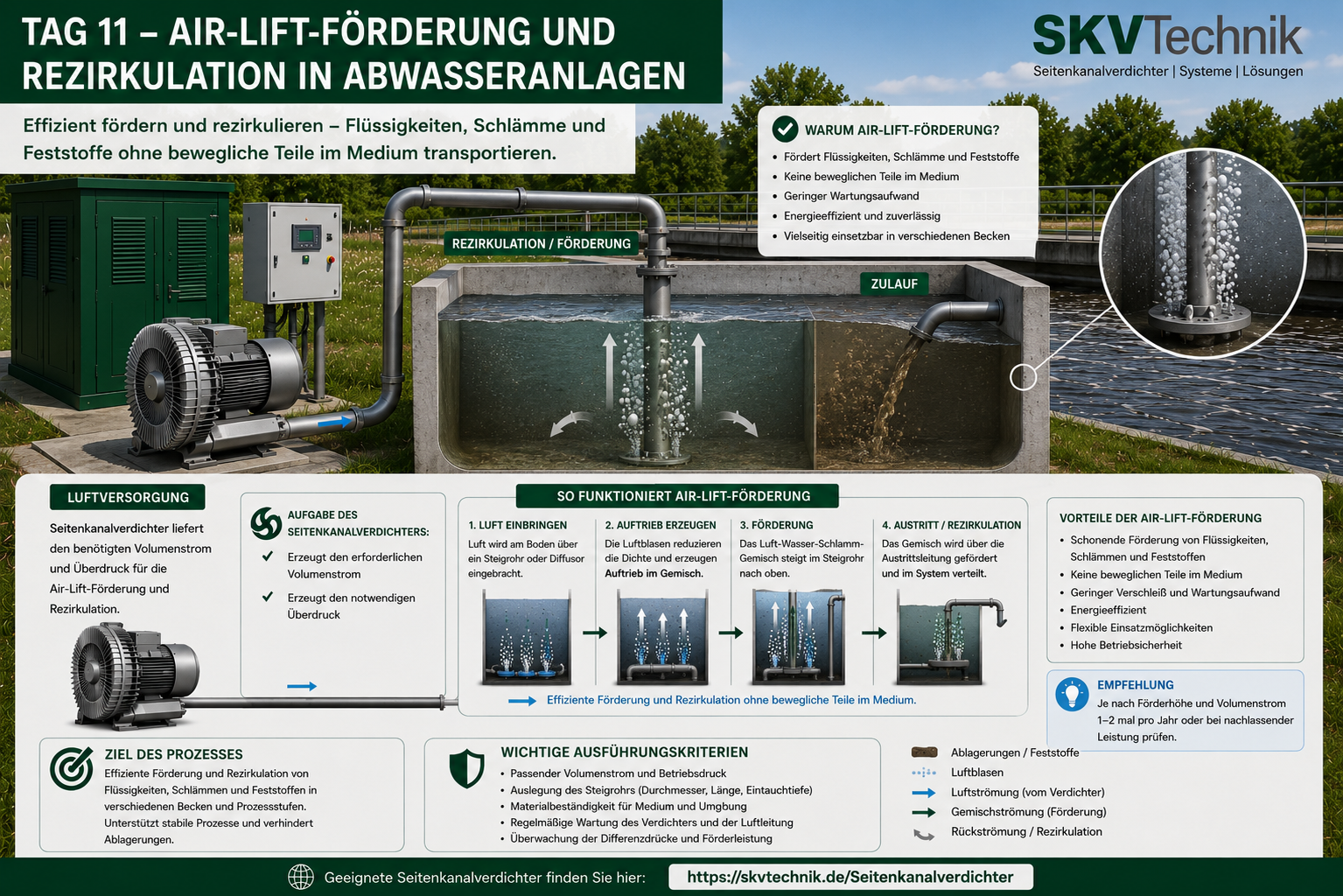

11. Air-Lift-Förderung und Rezirkulation in Abwasseranlagen
Die Air-Lift-Förderung nutzt Prozessluft, um Flüssigkeiten oder Schlämme über ein Steigrohr zu bewegen. Die Luft wird im unteren Bereich des Systems eingebracht. Die entstehenden Luftblasen steigen im Rohr auf und reißen das umgebende Medium mit. So entsteht eine Förderwirkung, die ohne mechanische Pumpe im Medium auskommt.
weiterlesen
Volumenstrom und Differenzdruck am tatsächlichen Betriebspunkt
Bei einer Belüftungsanlage genügt es nicht, ausschließlich den gewünschten Volumenstrom zu betrachten. Der Seitenkanalverdichter muss zusätzlich den hydrostatischen Gegendruck durch die Eintauchtiefe sowie die Druckverluste in Rohrleitungen, Armaturen, Verteilern und Belüftungselementen überwinden.
Mit steigendem Gegendruck verändert sich der verfügbare Volumenstrom des Seitenkanalverdichters. Deshalb muss die Auswahl anhand der Kennlinie und des tatsächlichen Betriebspunktes erfolgen. Der Verdichter darf dabei nicht außerhalb seines zulässigen Arbeitsbereichs betrieben werden.
Auch die Anzahl, Anordnung und Ausführung der Belüfter beeinflussen die erforderliche Luftleistung. Verschmutzte oder gealterte Belüftungselemente können höhere Druckverluste verursachen. Für eine zuverlässige Auslegung sollten daher nicht nur die Neudaten, sondern auch mögliche Veränderungen während des Betriebs berücksichtigt werden.
Aufstellung, Feuchtigkeit und Schutz des Verdichters
Bei den meisten Belüftungsanwendungen fördert der Seitenkanalverdichter Umgebungsluft und kommt nicht direkt mit dem Abwasser in Kontakt. Dennoch befinden sich die Aggregate häufig in feuchten, staubigen oder witterungsbeeinflussten Bereichen.
Der Aufstellort muss eine ausreichende Kühlluftzufuhr ermöglichen und den Verdichter vor Überflutung, Spritzwasser und unzulässiger Kondensatbildung schützen. Saugseitige Filter, geeignete Rohrleitungen und eine anlagenseitige Sicherung gegen Wasserrückfluss können abhängig vom Anlagenaufbau erforderlich sein.
Für Außenaufstellung, erhöhte Feuchtigkeit oder besondere Umgebungstemperaturen können geeignete Motorschutzarten, Temperaturüberwachung, Antikondensationsmaßnahmen oder Schallschutzlösungen geprüft werden. Die Verfügbarkeit dieser Ausführungen richtet sich nach dem ausgewählten Modell und den konkreten Betriebsbedingungen.
Eine ATEX-Ausführung ist bei einer normalen Belüftung mit Umgebungsluft nicht grundsätzlich erforderlich. Sie muss jedoch berücksichtigt werden, wenn der Aufstellungsbereich oder das geförderte Medium entsprechend eingestuft ist.
Beratung und Anfrage
KVTechnik unterstützt Betreiber, Anlagenbauer und Planer bei der technischen Vorauswahl geeigneter Seitenkanalverdichter für Wasseraufbereitungsanlagen. Entscheidend ist nicht allein die Bezeichnung des Prozesses, sondern der tatsächliche Betriebspunkt aus Volumenstrom und Differenzdruck.
Anfrage und nächste Schritte
Diese Angaben benötigen wir
• vorgesehener Anwendungsfall
• erforderlicher Volumenstrom
• benötigter Überdruck oder Eintauchtiefe
• Anzahl und Ausführung der Belüfter
• Leitungslängen und bekannte Druckverluste
• Umgebungs- und Medientemperatur
• tägliche Betriebsdauer
• Aufstellung im Innen- oder Außenbereich
• besondere Anforderungen an Feuchtigkeits-, Schall- oder Korrosionsschutz
Liegen noch nicht alle technischen Daten vor, unterstützt SKVTechnik anhand der vorhandenen Prozessbeschreibung bei einer ersten technischen Vorauswahl. Die endgültige Auslegung erfolgt anhand des tatsächlichen Anlagenaufbaus und der Betriebsbedingungen.
SKVTechnik unterstützt Anlagenbetreiber, Planer und Anlagenbauer bei der Auswahl geeigneter Seitenkanalverdichter für Wasseraufbereitungs-Anlagen. Dazu gehören Prozesse wie Belüftung von Belebungsbecken, Sauerstoffeintrag in Kleinkläranlagen, Teichbelüftung und Gewässerbelüftung, Belüftung von Ausgleichsbecken, Durchmischung von Abwasserbecken, Belüftung von Schlammbecken, Luftversorgung für Membranbelüfter, Belüftung im Sandfang, Luftversorgung für Fettfang oder Flotationsprozesse oder Regeneration und Spülung von Belüftungssystemen.
Je nach Einsatzfall sind Volumenstrom, Druckbereich, Feuchtigkeit, Korrosionsbelastung und die gewünschte Sonderausführung entscheidend für die Auswahl der passenden Maschine.
