Belüftung von Abluftbehandlungssystemen mit Seitenkanalverdichtern
In Biogasanlagen können Abluftbehandlungssysteme eingesetzt werden, um belastete Luftströme aus Anlagenbereichen, Behältern oder technischen Prozessen gezielt zu behandeln. Seitenkanalverdichter können dabei die erforderliche Luftmenge bereitstellen und den Luftstrom durch Biofilter, Wäscher oder andere Abluftbehandlungsstufen unterstützen.
Was passiert bei der Belüftung von Abluftbehandlungssystemen?
Bei der Belüftung von Abluftbehandlungssystemen wird Luft gezielt in einen nachgeschalteten Behandlungsprozess eingebracht oder durch diesen Prozess geführt. Solche Systeme können zum Beispiel Biofilter, biologische Wäscher oder andere technische Abluftbehandlungsstufen sein.
Ein Seitenkanalverdichter kann eingesetzt werden, um den erforderlichen Luftvolumenstrom bereitzustellen. Die Luft wird über Rohrleitungen, Verteiler oder Düsen in den vorgesehenen Anlagenbereich geführt. Dabei muss der Verdichter den notwendigen Überdruck erzeugen, um Druckverluste in Leitungen, Filtermaterialien, Wäschern oder Verteilsystemen zu überwinden.
Ziel ist eine gleichmäßige Luftversorgung des Abluftbehandlungssystems, damit der jeweilige Reinigungs- oder Behandlungsprozess stabil arbeiten kann.
Typische Anforderungen an die Verdichtertechnik
- definierter Luftvolumenstrom für die Abluftbehandlung
- gleichmäßige Luftzufuhr oder Luftführung durch den Behandlungsprozess
- ausreichender Überdruck zur Überwindung von Druckverlusten
- Auslegung nach Biofilter, Wäscher, Verteilsystem oder Prozessstufe
- Berücksichtigung von Leitungslängen, Filterwiderständen und Armaturen
- geeignete Betriebsweise für Dauerbetrieb oder Intervallbetrieb
- Prüfung von Feuchtigkeit, Kondensat und Umgebungsbedingungen
- ATEX-Ausführung je nach Aufstellort und Zoneneinteilung

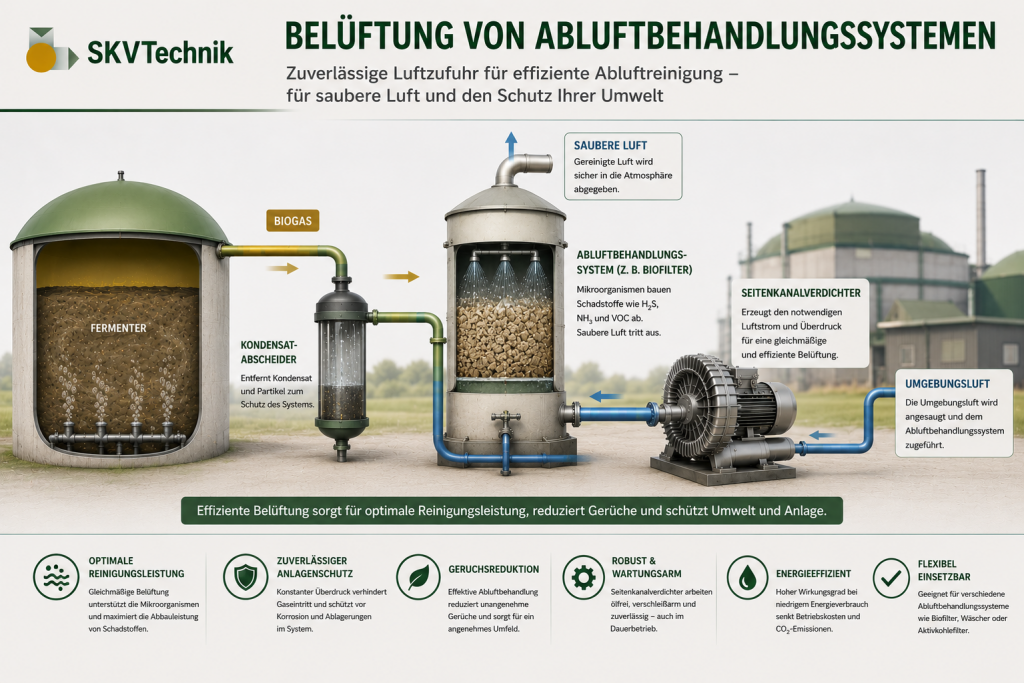

Prozessbeschreibung: Belüftung von Abluftbehandlungssystemen mit Seitenkanalverdichter
Bei der Belüftung von Abluftbehandlungssystemen wird ein definierter Luftstrom bereitgestellt, der in einen technischen oder biologischen Behandlungsprozess eingebracht wird. In Biogasanlagen können solche Systeme eingesetzt werden, um belastete Abluft aus Anlagenbereichen oder Prozessstufen zu behandeln. Je nach Ausführung kann die Luft durch Biofilter, biologische Wäscher, Verteilerleitungen oder andere Behandlungseinheiten geführt werden.
Ein Seitenkanalverdichter kann dabei die Aufgabe übernehmen, die erforderliche Luftmenge mit dem passenden Druckniveau bereitzustellen. Er erzeugt den notwendigen Überdruck, um Druckverluste im Leitungssystem, an Armaturen, in Filtermaterialien oder in Wäschersystemen auszugleichen. Die Auslegung richtet sich nach dem benötigten Luftvolumenstrom, dem Druckbedarf und dem Aufbau des Abluftbehandlungssystems.
Wichtige Auslegungspunkte sind die Länge und Ausführung der Rohrleitungen, der Widerstand des Filter- oder Behandlungsmaterials, die Anzahl der Einbringstellen, die Betriebsweise und die Umgebungsbedingungen. Auch die Frage, ob der Verdichter dauerhaft oder intervallweise betrieben wird, kann für die Auswahl der Maschine entscheidend sein.
Da Abluftbehandlungssysteme in Biogasanlagen häufig in feuchten oder technisch anspruchsvollen Umgebungen betrieben werden, sollten Materialauswahl, Abdichtung und mögliche Korrosionsschutzmaßnahmen geprüft werden. Je nach Anlagenbereich und Zoneneinteilung kann außerdem eine geeignete ATEX-Ausführung erforderlich sein.
Warum ATEX und Korrosionsschutz wichtig sind
Bei der Belüftung von Abluftbehandlungssystemen kann der Seitenkanalverdichter in einem Anlagenumfeld eingesetzt werden, in dem Biogas, feuchte Abluft oder belastete Prozessluft auftreten. Deshalb muss je nach Aufstellort, Gasführung und Zoneneinteilung geprüft werden, ob eine geeignete ATEX-Ausführung erforderlich ist.
Auch Korrosionsschutz kann wichtig sein. Feuchte Abluft, Kondensat oder aggressive Bestandteile können Bauteile belasten. Besonders bei Stillstandszeiten oder Temperaturunterschieden kann sich Feuchtigkeit in Leitungen oder im Inneren der Maschine niederschlagen. Dieses Kondensat kann Innenflächen, Laufräder, Schrauben und weitere Bauteile angreifen.
Korrosion kann die Funktion des Seitenkanalverdichters langfristig beeinträchtigen. Deshalb sollte die Maschine nicht nur nach Luftmenge und Druck ausgewählt werden, sondern auch nach Medium, Feuchtigkeit, Betriebsweise, Aufstellort und sicherheitstechnischen Anforderungen.
Mögliche Schutzmaßnahmen für feuchte Abluft oder feuchtes Biogas
Feuchte Abluft oder feuchtes Biogas können bei ungünstigen Betriebsbedingungen zu Kondensation und Korrosionsbelastung führen. Deshalb sollte bei der Auslegung geprüft werden, ob zusätzliche Schutzmaßnahmen für den konkreten Einsatzfall sinnvoll sind.
Mögliche Maßnahmen können sein:
- behandelte oder versiegelte Innenflächen
- geeignete korrosionsbeständige Werkstoffe
- Edelstahlschrauben für besonders beanspruchte Bereiche
- abgedichtete Ausführung zur besseren Trennung sensibler Bereiche
- geeignete Materialauswahl für Gehäuse, Laufrad und Verbindungselemente
- Prüfung möglicher Kondensatbildung in Leitungen und Maschine
- regelmäßige Kontrolle bei Anlagen mit längeren Stillstandszeiten
Welche Maßnahmen tatsächlich erforderlich sind, hängt von Luft- oder Gaszusammensetzung, Feuchtigkeit, Temperatur, Betriebsweise, Leitungssystem und Aufstellort ab.
Seitenkanalverdichter für Abluftbehandlungssysteme auslegen lassen
Für die Belüftung von Abluftbehandlungssystemen muss der Seitenkanalverdichter passend zum Luftvolumenstrom, zum Druckbedarf und zum Aufbau der jeweiligen Behandlungsstufe ausgewählt werden. Entscheidend sind unter anderem Leitungslängen, Filterwiderstände, Verteilsysteme, Armaturen, Betriebsweise und Umgebungsbedingungen.
SKVTechnik unterstützt Sie bei der Auswahl eines geeigneten Seitenkanalverdichters für Ihren konkreten Einsatzfall. Besonders bei feuchter Abluft, Anlagen mit Biogasbezug, möglichen Stillstandszeiten, ATEX-relevanten Bereichen oder Korrosionsschutzanforderungen sollte die Maschine anwendungsbezogen geprüft werden.
Diese Angaben helfen bei der Anfrage:
- Einsatzfall: Belüftung von Abluftbehandlungssystemen
- Art des Abluftbehandlungssystems, zum Beispiel Biofilter oder Wäscher
- benötigter Luftvolumenstrom
- erforderlicher Überdruck an der Einbringstelle oder am Systemeintritt
- Leitungslänge und Rohrleitungsquerschnitt
- vorhandene Filter, Wäscher, Verteiler oder Armaturen
- mögliche Druckverluste im System
- Betriebsweise: Dauerbetrieb, Intervallbetrieb oder Standby
- Temperatur und Feuchtigkeit der Luft
- Aufstellort des Verdichters
- mögliche ATEX-Anforderungen
- gewünschte Korrosionsschutzmaßnahmen
