Schallschutzkabinen für Seitenkanalverdichter
Technische Unterstützung: +49 3741 2510951
Seitenkanalverdichter erzeugen während des Betriebs Strömungs-, Motor- und Maschinengeräusche. Je nach Baugröße, Betriebspunkt und Aufstellort können diese Geräusche in angrenzenden Arbeits-, Technik- oder Aufenthaltsbereichen deutlich wahrnehmbar sein.
Schallschutzkabinen umschließen den Seitenkanalverdichter mit schallabsorbierenden beziehungsweise schalldämmenden Bauteilen. Dadurch wird ein Teil des abgestrahlten Luftschalls innerhalb der Kabine aufgenommen und die Schallübertragung in die Umgebung reduziert.
Gleichzeitig darf die im Betrieb entstehende Wärme nicht in der Kabine eingeschlossen werden. Die für FPZ-Seitenkanalverdichter vorgesehenen Schallschutzkabinen verfügen deshalb über Belüftungsöffnungen und elektrische Axialventilatoren. Je nach Baureihe kommen unterschiedliche schallabsorbierende Innenauskleidungen beziehungsweise gedämmte Paneelkonstruktionen zum Einsatz.
Für Schallschutzkabinen gibt FPZ eine Geräuschreduzierung von bis zu 10 dB(A) an. Der tatsächlich erreichbare Wert hängt vom verwendeten Seitenkanalverdichter, seinem Betriebspunkt, den angeschlossenen Leitungen und der konkreten Einbausituation ab.
Vorteile modellbezogener Schallschutzkabinen
Die Konstruktion der Schallschutzkabinen berücksichtigt Schallminderung, Wärmeabfuhr, Anschlussführung, Wartungszugang und die Abmessungen der jeweils vorgesehenen Seitenkanalverdichter.

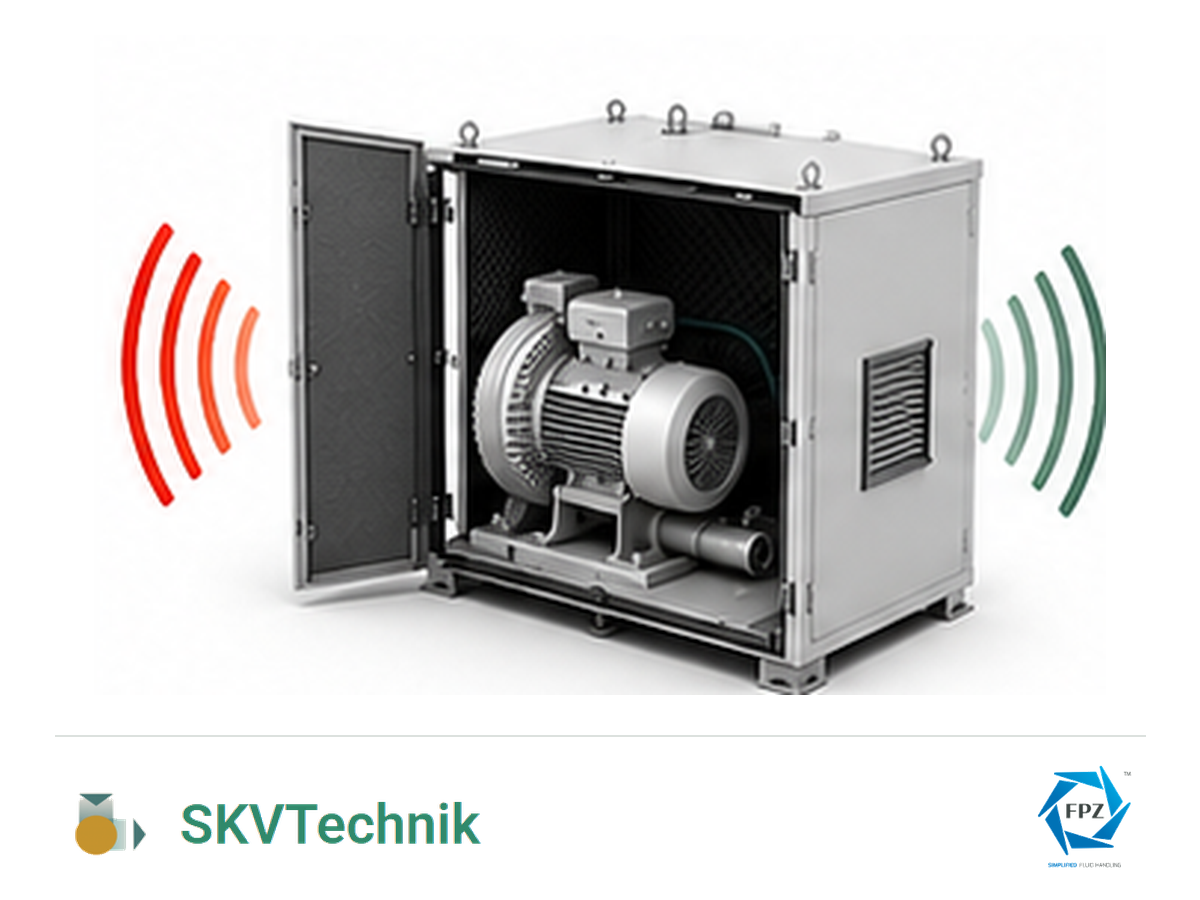

1. Geräuschminderung direkt an der Maschine
Die Schallschutzkabine umschließt den Seitenkanalverdichter und reduziert die Ausbreitung des von der Maschine abgestrahlten Luftschalls. Für die dokumentierten SC-Ausführungen nennt FPZ eine Reduzierung von bis zu 10 dB(A). weiterlesen

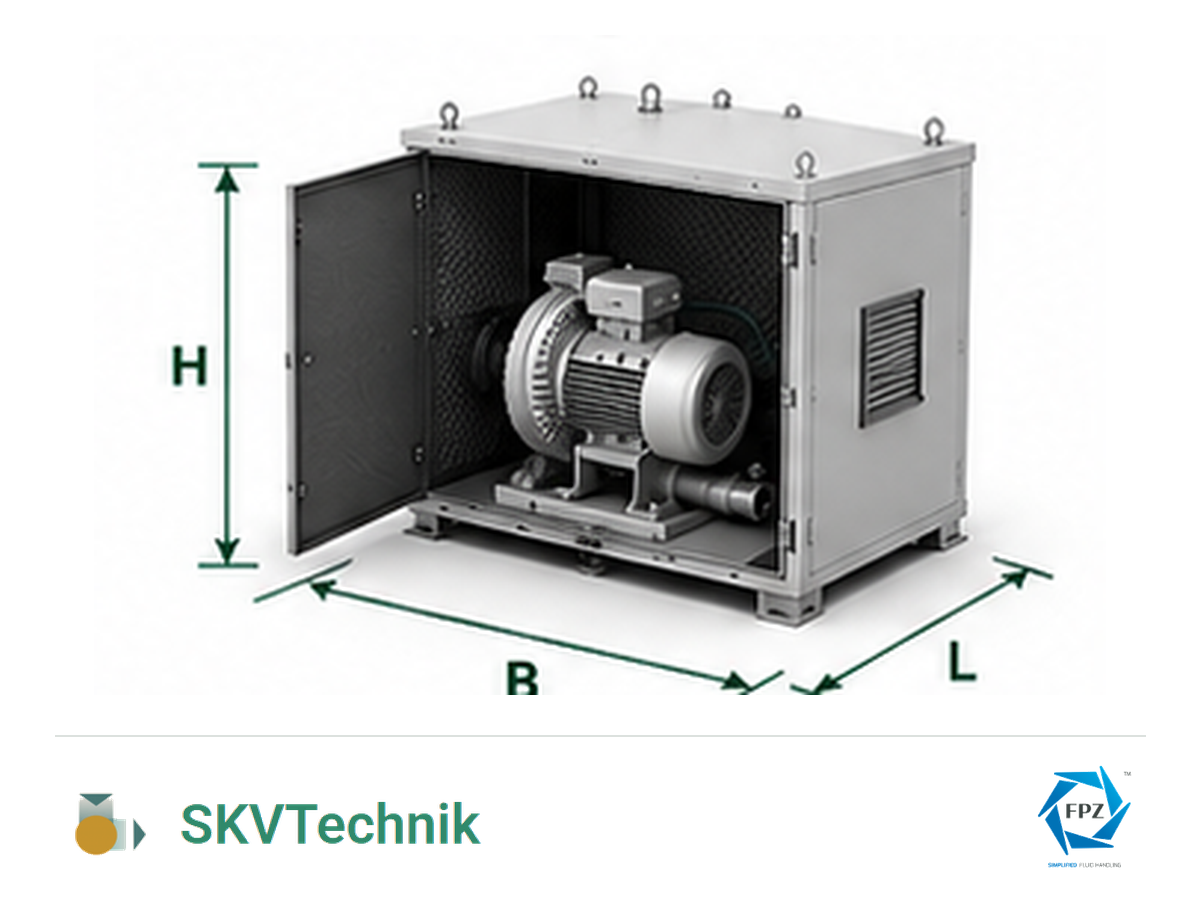

2. Modellbezogene Ausführung
Die Abmessungen, Befestigungspunkte, Anschlussöffnungen und die Belüftung der Kabine sind auf bestimmte FPZ-Seitenkanalverdichter abgestimmt. Deshalb gelten für FPZ-Modelle ausschließlich die in der aktuellen Zuordnungstabelle genannten Kombinationen. weiterlesen

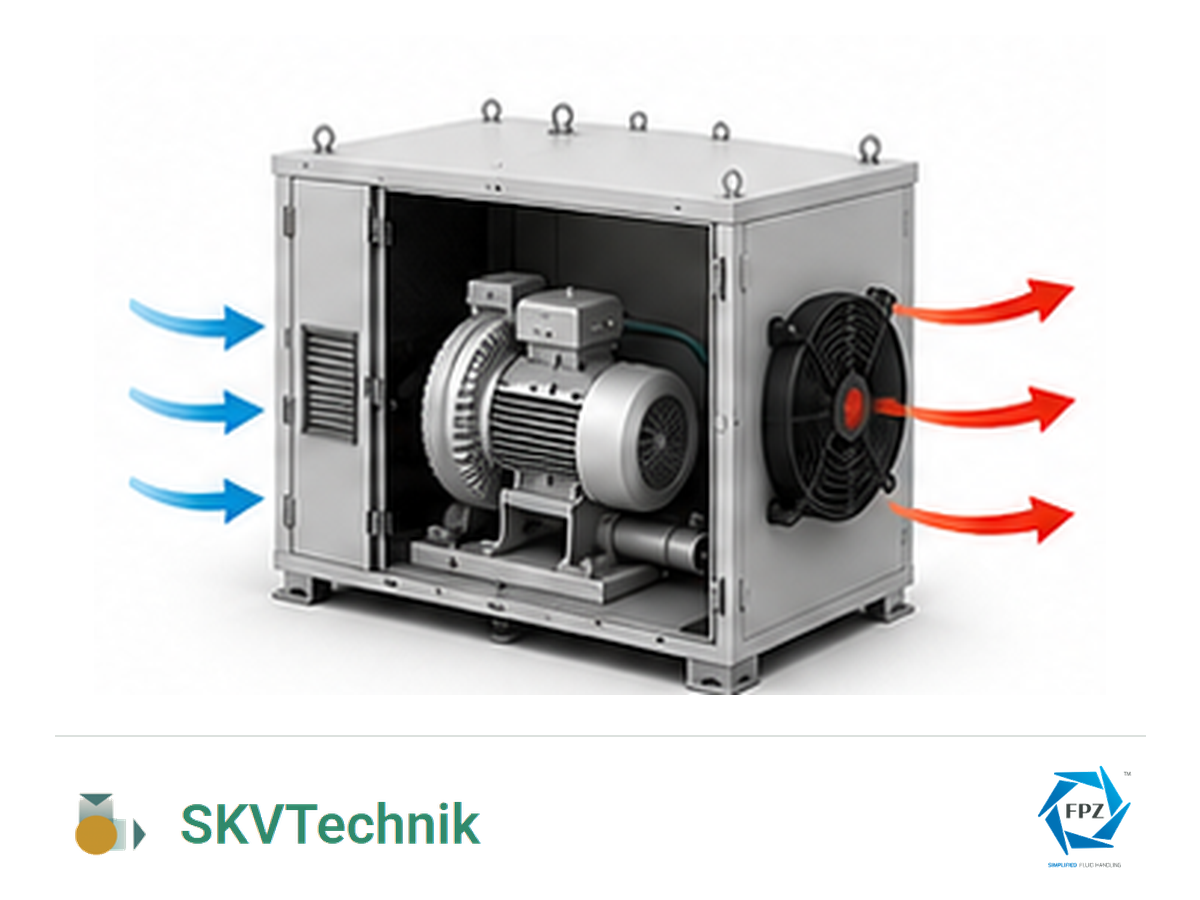

3. Kontrollierte Wärmeabfuhr
Motor und Seitenkanalverdichter geben während des Betriebs Wärme ab. Belüftungsöffnungen und elektrische Axialventilatoren führen erwärmte Luft aus der Schallschutzkabine ab. Der Seitenkanalverdichter darf innerhalb der Kabine nur mit eingeschaltetem und funktionsfähigem Axialventilator betrieben werden. Die vorgesehenen Zu- und Abluftwege müssen frei bleiben. Weiterlesen.

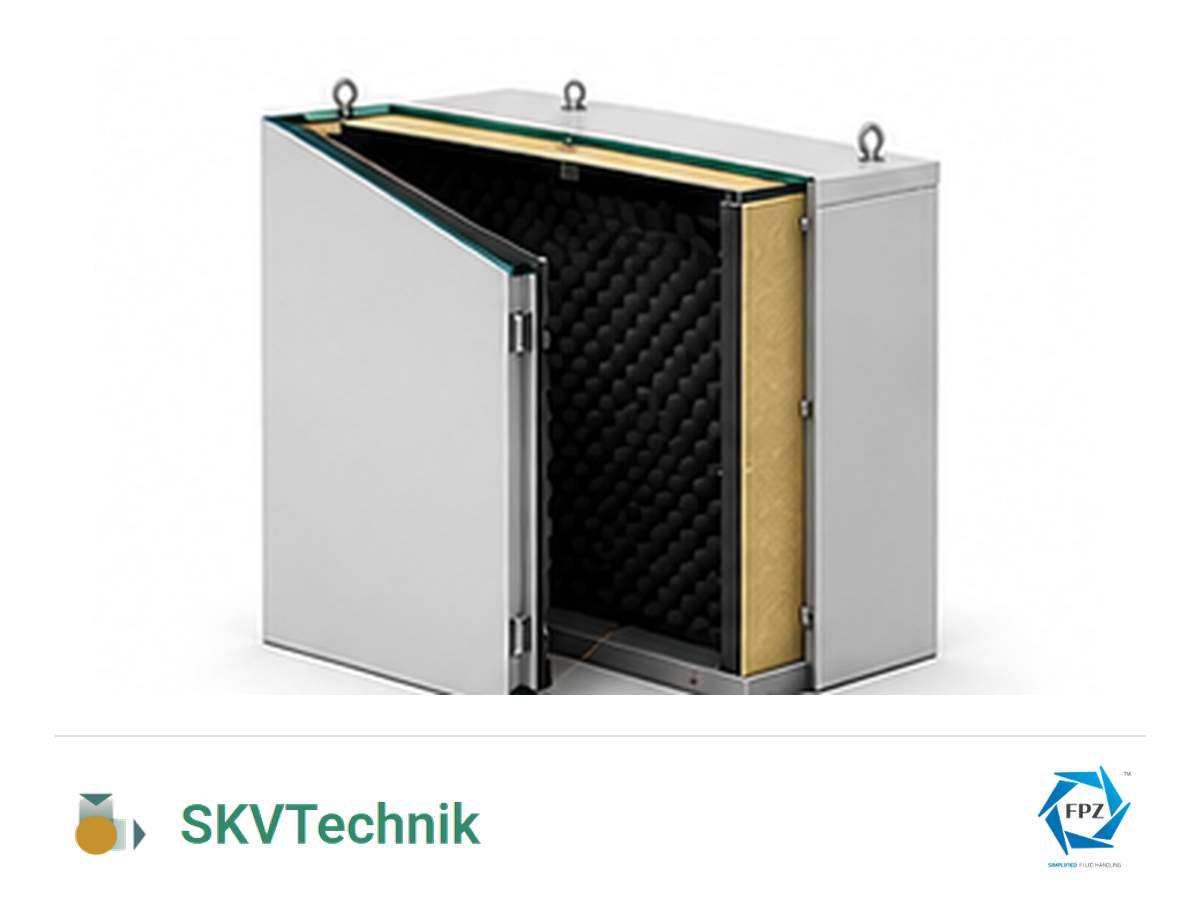

4. Schallabsorbierende Materialien
Je nach Kabinenbaureihe kommen unterschiedliche schallabsorbierende Innenauskleidungen und gedämmte Paneelkonstruktionen zum Einsatz. Sie reduzieren Schallreflexionen innerhalb der Kabine und unterstützen die Begrenzung der Schallübertragung in die Umgebung. weiterlesen

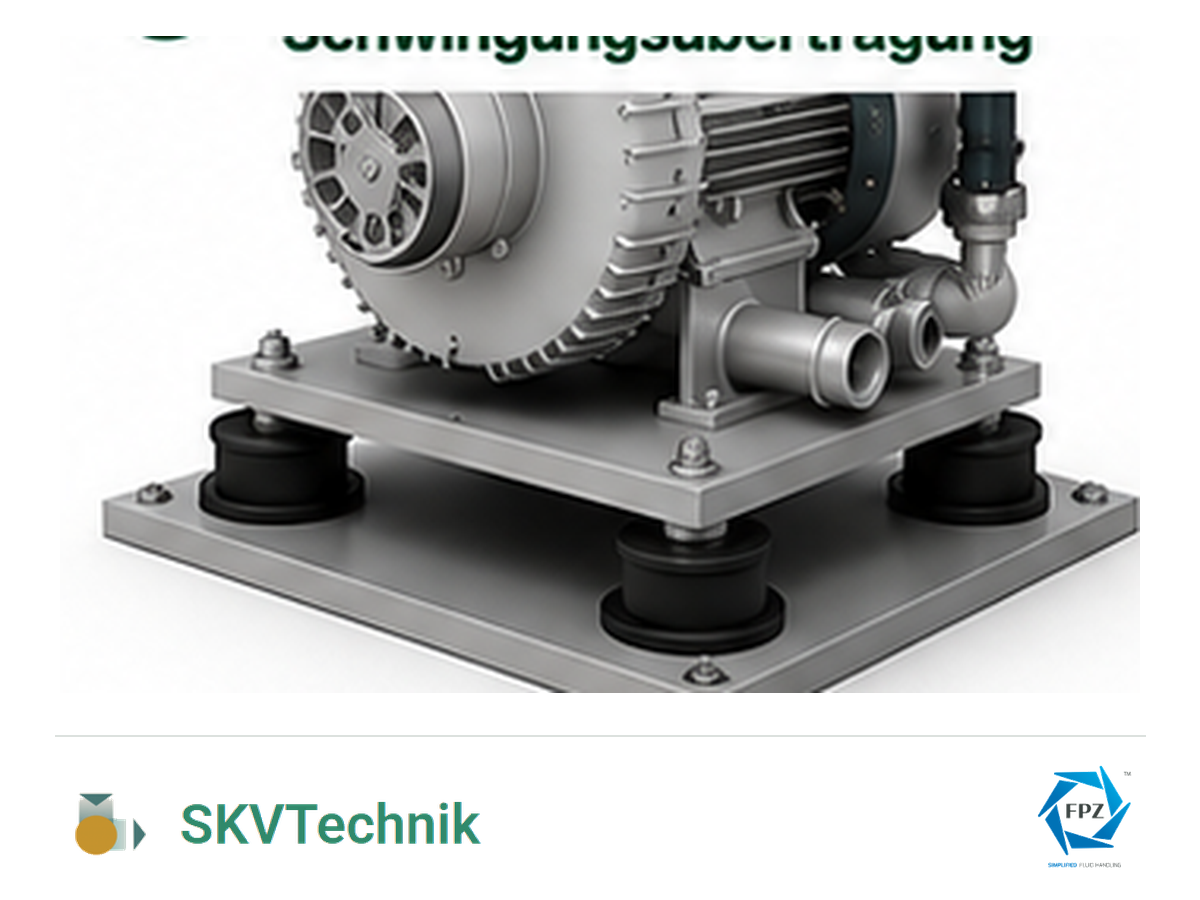

5. Verringerung der Schwingungs-Übertragung
Schwingungsdämpfer und flexible Leitungsanschlüsse begrenzen die Übertragung mechanischer Schwingungen auf Kabine, Rohrleitungen und Untergrund. Starre Leitungsverbindungen sollen vermieden werden. Ebenso ist eine Aufstellung auf Konstruktionen zu vermeiden, die Geräusche übertragen oder verstärken können. weiterlesen

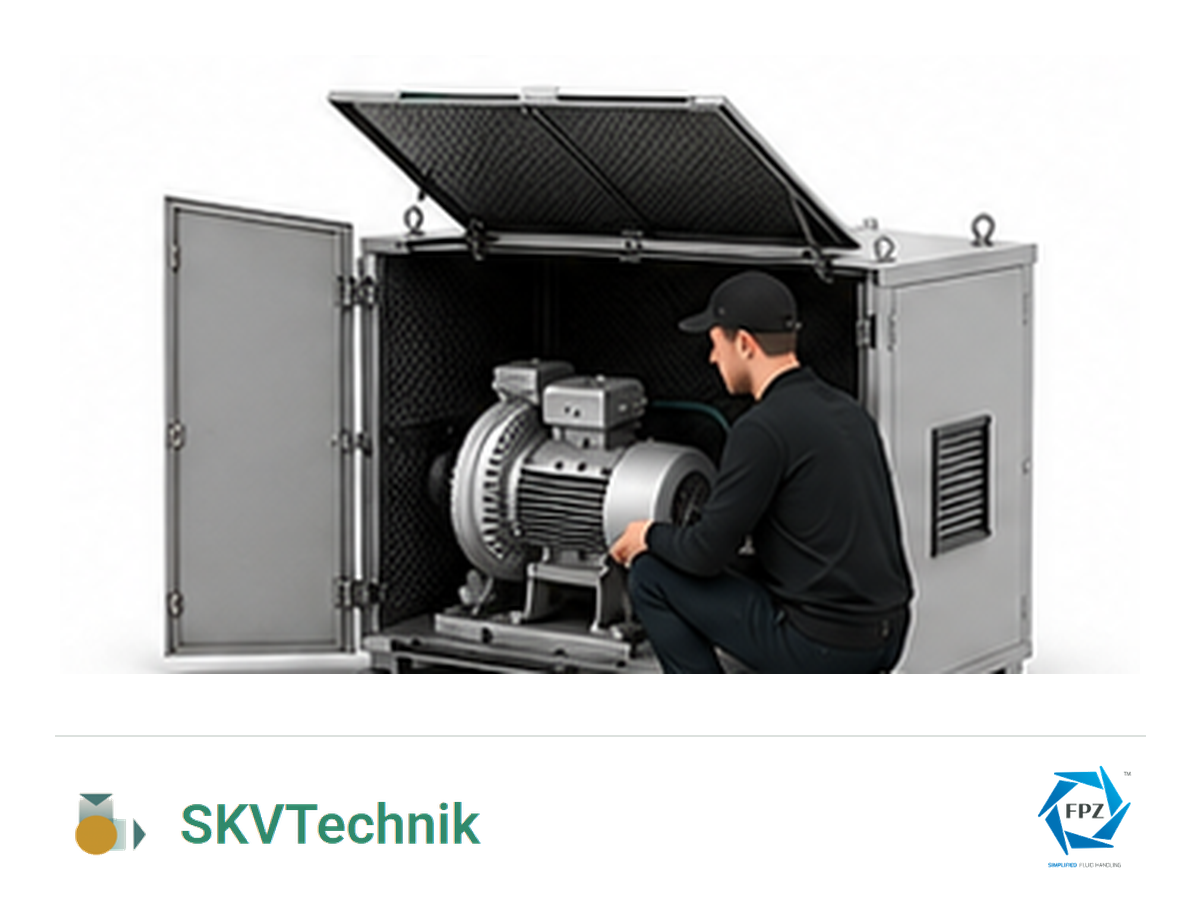

6. Wartungs-freundlicher Zugang
Aufklappbare Dächer oder demontierbare Paneele erleichtern die Installation, Kontrolle und Wartung des Seitenkanalverdichters. Die Art des Zugangs unterscheidet sich je nach Größe und Bauweise der Schallschutzkabine. weiterlesen

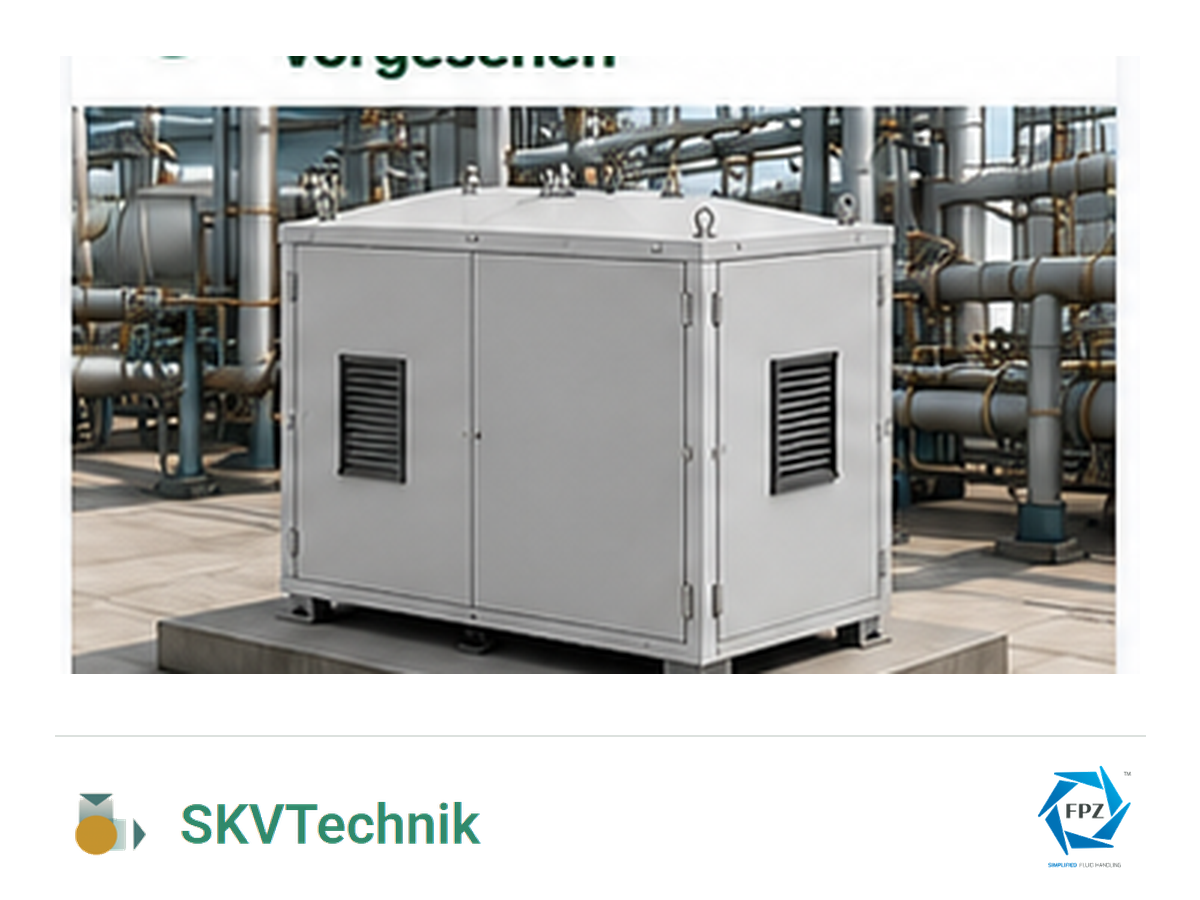

7. Definierte Außenaufstell-Bedingungen
Die Aufstellbedingungen unterscheiden sich je nach Kabinenbaureihe. SC5M, SC6M und SC8M sind laut FPZ für Außeninstallationen geeignet. Für SC9M und SC10M verlangt die Montageanleitung einen gut belüfteten und überdachten Aufstellort. IH-Schallschutzkabinen benötigen für eine Außenaufstellung zusätzliche geeignete Schutzmaßnahmen. weiterlesen
8. Palettierbare und teilweise stapelbare Ausführung
Je nach Kabinenbaureihe bestehen unterschiedliche Möglichkeiten für Transport und Stapelung. Die SC5M-, SC6M- und SC8M-Ausführungen sind laut FPZ palettierbar und mit maximal zwei Einheiten stapelbar. Für SC9M und SC10M ist hierfür der Sockel SB-1 vorgesehen. Für SC9M-2 gelten besondere Herstellervorgaben zur Position innerhalb einer Stapelkombination. weiterlesen
Abbildungen und technische Angaben: FPZ. Technische Änderungen durch den Hersteller vorbehalten. Maßangaben sind unverbindlich. Es gelten die jeweils aktuellen Herstellerunterlagen.
Die hier beschriebenen Standard-Schallschutzkabinen sind für den Betrieb in nicht explosionsgefährdeter Atmosphäre vorgesehen. Für explosionsgefährdete Bereiche ist eine gesonderte technische Prüfung und ausdrücklich dafür geeignete Ausführung erforderlich.
Hinweis zu den Betriebsbedingungen: Die FPZ-Betriebsanleitungen für SC5M/SC6M/SC8M und SC9M/SC10M beziehen sich auf den Dauereinsatz in nicht explosionsgefährdeter Atmosphäre. Der Betrieb des Seitenkanalverdichters innerhalb der Schallschutzkabine setzt einen funktionsfähigen Axialventilator und freie Belüftungswege voraus.
Beratung und Anfrage
Die Auswahl einer geeigneten Schallschutzkabine richtet sich nicht allein nach den Außenmaßen des Seitenkanalverdichters. Ebenso wichtig sind die Bauform, die Wärmeentwicklung, die erforderliche Belüftung sowie die Lage der Ansaug-, Druck- und Elektroanschlüsse.
IH1, IH3, IH4 und IH5 sind ohne angemessene zusätzliche Schutzvorkehrungen nicht für eine ungeschützte Installation im Freien vorgesehen.
Für FPZ-Seitenkanalverdichter bestehen feste Zuordnungen zwischen Maschinenmodell und Schallschutzkabine. SKVTechnik unterstützt Sie dabei, die für Ihr FPZ-Modell vorgesehene Ausführung zu ermitteln.
Auch für Seitenkanalverdichter anderer Hersteller kann SKVTechnik anhand der vom Kunden bereitgestellten Abmessungen und technischen Daten eine unverbindliche räumliche Vorauswahl treffen.
Eine technische Freigabe oder ausdrückliche Kompatibilitätsbestätigung ist damit nicht verbunden. Die Verantwortung für die endgültige Auswahl, den Einbau, die Wärmeabfuhr, die Anschlussführung und den sicheren Betrieb liegt beim Kunden beziehungsweise beim ausführenden Anlagenbauer.
Für eine Vorauswahl benötigen wir:
•Hersteller und vollständige Typenbezeichnung
• Länge, Breite und Höhe des Seitenkanalverdichters
• Bauform und Einbaulage
• Lage und Größe von Ansaug- und Druckanschluss
• Motorleistung, Spannung und Stromaufnahme
• Angaben zur Wärmeabgabe, sofern verfügbar
• Aufstellort: innen oder außen
• erwartete Umgebungstemperatur
• bei Außenaufstellung: überdacht oder ungeschützt
• verfügbarer Freiraum um die Schallschutzkabine
• explosionsgefährdeter Bereich: ja oder nein
• Fotos oder Maßzeichnungen der Maschine
