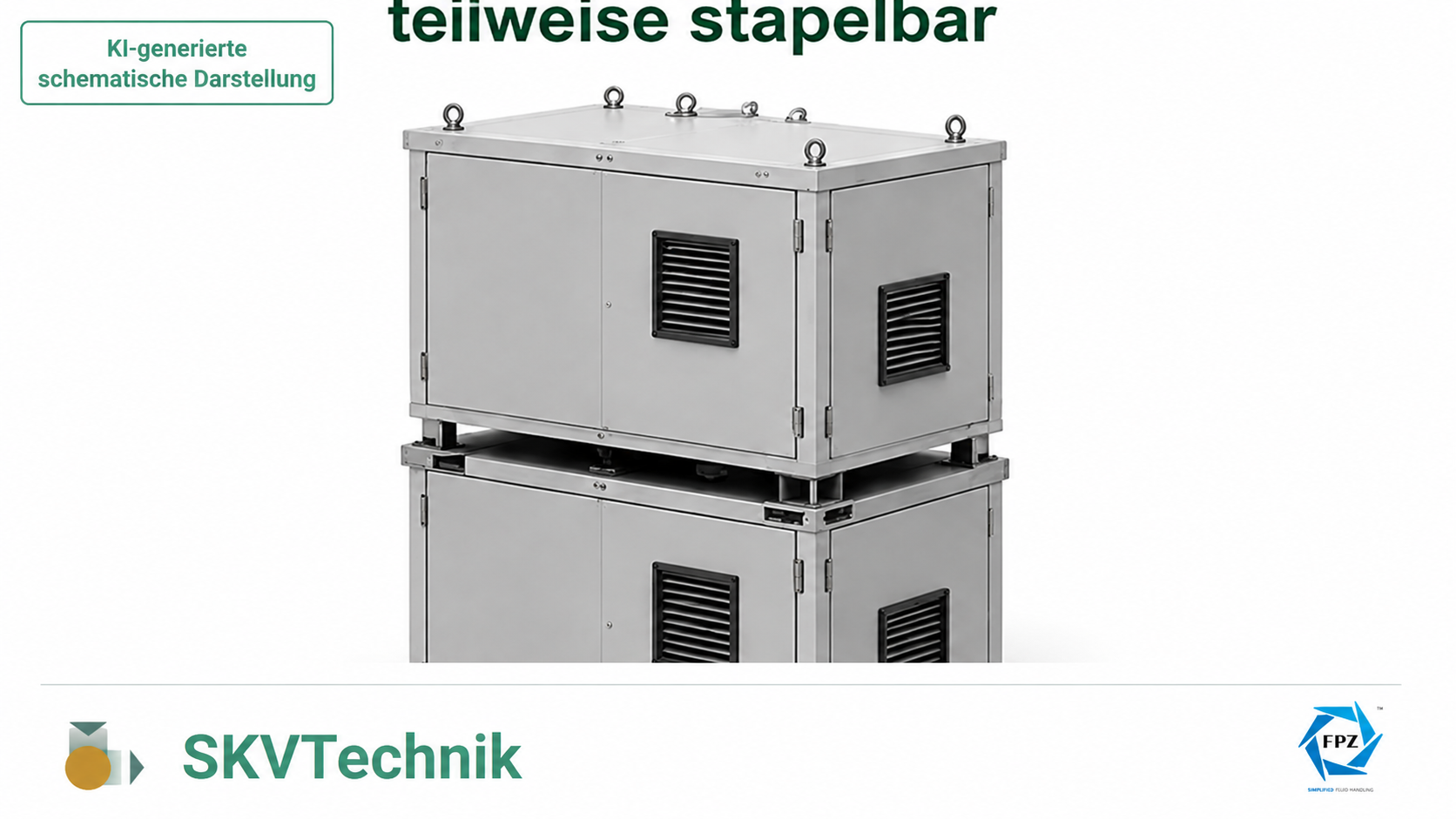

Palettierbare und teilweise stapelbare Ausführung
Die konstruktive Ausführung der FPZ-Schallschutzkabinen berücksichtigt neben Schallschutz, Wärmeabfuhr und Wartungszugang auch Transport und platzsparende Anordnung.
Je nach Kabinenbaureihe unterscheiden sich die Voraussetzungen für Palettierbarkeit und Stapelung. SC5M, SC6M und SC8M sind bereits konstruktiv palettierbar und mit maximal zwei Einheiten stapelbar. Bei SC9M und SC10M wird hierfür der Sockel SB-1 eingesetzt.
Unterschiedliche Konzepte je nach Kabinenbaureihe
Die Möglichkeit zur Stapelung darf nicht pauschal auf jede Schallschutzkabine übertragen werden.
Maximal zwei Schallschutzkabinen übereinander.
FPZ unterscheidet zwischen den kleineren SC-Baureihen und den größeren SC9M-/SC10M-Ausführungen:
SC5M, SC6M und SC8M
- palettierbar
- stapelbar
- maximal zwei Einheiten
SC9M und SC10M
- Palettierbarkeit über Sockel SB-1
- Stapelbarkeit über Sockel SB-1
- maximal zwei Einheiten
- besondere Vorgabe für SC9M-2
Palettierbarkeit bereits Bestandteil der Kabine
Bei den Schallschutzkabinen SC5M, SC6M und SC8M ist die palettierbare und stapelbare Ausführung bereits Bestandteil der Konstruktion.
FPZ mit maximal zwei Einheiten stapelbar.
SC5M / SC6M / SC8M
- palettierbare Ausführung
- stapelbar mit maximal zwei Einheiten
- Stahlblechkonstruktion
- Kabinenstützen an den Füßen
- modellbezogene Ausführung für die vorgesehenen FPZ-Seitenkanalverdichter
Die maximale Stapelung ist auf zwei Schallschutzkabinen begrenzt.
Sockel SB-1 als konstruktive Grundlage
Für die größeren Schallschutzkabinen SC9M-1, SC9M-2 und SC10M gilt ein anderes Konzept.
Der Sockel SB-1 macht die dafür vorgesehenen SC9M-/SC10M-Schallschutzkabinen palettierbar und ermöglicht eine Stapelung von maximal zwei Einheiten. Für SC9M-2 gilt dabei die besondere Vorgabe zur Verwendung als Basiseinheit.
Der SB-1 besteht aus einer Aluminiumprofilkonstruktion mit gedämmten Paneelen. Für die Befestigung des Seitenkanalverdichters ist eine Omega-Aufnahme vorgesehen; die Gebläsemontage erfolgt dabei auf vier Schwingungsdämpfern.
Sonderregel für SC9M-2
Für die Schallschutzkabine SC9M-2 gilt eine besondere Herstellervorgabe. Bei einer Stapelkombination ist diese Ausführung nur als Basiseinheit, also als untere Kabine, vorgesehen.
Bei einer Stapelkombination ist SC9M-2 laut FPZ nur als Basiseinheit, also als untere Kabine, vorgesehen.
FPZ nennt diese Vorgabe im Zusammenhang mit der Verwendung als Basis bei TD-Gebläsen.
SB-1 ist vorgesehen für
- SC9M-1
- SC9M-2
- SC10M
Funktionen des SB-1
- Aufnahme des Seitenkanalverdichters
- definierte Gebläsebefestigung
- Verbindung mit der Schallschutzkabine
- Herstellung der Palettierbarkeit
- Herstellung der Stapelbarkeit
- maximal zwei Einheiten
Modellzuordnung bleibt auch bei gestapelter Aufstellung entscheidend
Die Möglichkeit zur Stapelung verändert nicht die modellbezogene Zuordnung zwischen Seitenkanalverdichter und Schallschutzkabine.
Für FPZ-Seitenkanalverdichter gelten weiterhin ausschließlich die vom Hersteller vorgesehenen Kombinationen aus Verdichter, Kabine und – falls erforderlich – Sockel.
Abmessungen, Anschlusspositionen, Wärmeabfuhr und Montageart müssen weiterhin zur jeweiligen Kabine passen.
Eine stapelbare Schallschutzkabine ist daher nicht automatisch für jeden Seitenkanalverdichter derselben Größenklasse geeignet.
Wärmeabfuhr auch bei gestapelten Kabinen berücksichtigen
Auch bei einer gestapelten Aufstellung müssen die für die Schallschutzkabinen vorgesehenen Belüftungswege funktionsfähig bleiben.
Die elektrischen Axialventilatoren und Belüftungsöffnungen sind Bestandteil der Wärmeabfuhr. Die vom Hersteller vorgegebenen Aufstellbedingungen dürfen deshalb durch die Anordnung der Kabinen nicht beeinträchtigt werden.
Für Details zu Mindestabständen und Aufstellbedingungen gelten die jeweiligen FPZ-Betriebs- und Montageanleitungen.
Stapelbarkeit ist modellabhängig
Für Änderungen an Kabine oder Sockel gilt:
Nachträgliche Änderungen an Befestigungspunkten, Sockel, Rahmen, Paneelen oder anderen konstruktiven Bestandteilen können die vom Hersteller vorgesehene Ausführung verändern.
Umbauten werden nicht von SKVTechnik ausgeführt. Erforderliche Anpassungen erfolgen eigenverantwortlich durch den Kunden beziehungsweise einen beauftragten Anlagenbauer.
Veränderungen an der Schallschutzkabine führen grundsätzlich zum Erlöschen der Garantieansprüche.
FPZ-Seitenkanalverdichter
Für FPZ-Seitenkanalverdichter bestehen festgelegte Zuordnungen zwischen Maschinenmodell und Schallschutzkabine. Ausschließlich die in der aktuellen Zuordnungstabelle genannten Kombinationen sind für den gemeinsamen Einsatz vorgesehen.
Bei der Zuordnung werden nicht nur Länge, Breite und Höhe des Seitenkanalverdichters berücksichtigt. Ebenso wichtig sind seine Bauform, die Wärmeentwicklung, die Befestigungspunkte sowie die Position der Ansaug-, Druck- und Elektroanschlüsse.
Die passende Schallschutzkabine sollte deshalb immer anhand der vollständigen FPZ-Modellbezeichnung ausgewählt werden.
Fremdfabrikate
Auch für Seitenkanalverdichter anderer Hersteller kann eine der angebotenen Schallschutzkabinen räumlich infrage kommen. Dafür müssen die Abmessungen, die Befestigung, die Anschlusspositionen und die technischen Betriebsdaten des vorhandenen Seitenkanalverdichters geprüft werden.
SKVTechnik kann anhand der vom Kunden bereitgestellten Angaben eine unverbindliche räumliche Vorauswahl unterstützen. Eine technische Freigabe, Passgarantie oder ausdrückliche Kompatibilitätsbestätigung ist damit nicht verbunden.
Die Verantwortung für die endgültige Auswahl, die Wärmeabfuhr, die elektrische Installation, die Anschlussführung, den Einbau und den sicheren Betrieb liegt beim Kunden beziehungsweise beim ausführenden Anlagenbauer.
Beratung und Anfrage
Palettierbare oder stapelbare Ausführung auswählen
SKVTechnik unterstützt Sie bei der Zuordnung einer geeigneten FPZ-Schallschutzkabine zum vorgesehenen Seitenkanalverdichter.
Wenn eine Stapelung geplant ist, prüfen wir zusätzlich, ob die betreffende Kabinenbaureihe für diese Anordnung vorgesehen ist und ob ein Sockel SB-1 benötigt wird.
Für FPZ-Seitenkanalverdichter gelten ausschließlich die aktuellen Herstellerzuordnungen. Bei Fremdfabrikaten kann lediglich eine unverbindliche räumliche Vorauswahl unterstützt werden.
Welche Angaben benötigen wir?
Für die Auswahl einer Schallschutzkabine beziehungsweise einer stapelbaren Kombination benötigen wir:
- Hersteller und vollständige Typenbezeichnung des Seitenkanalverdichters
- vorgesehene Schallschutzkabine
- Anzahl der geplanten Einheiten
- Bauform des Seitenkanalverdichters
- Anschlusspositionen
- vorgesehener Aufstellort
- verfügbare Aufstellfläche
- Angaben zur gewünschten Einzel- oder Stapelaufstellung
- Fotos oder Zeichnungen der geplanten Einbausituation
Modellbezogene Ausführung
Nicht jede Kabine passt zu jedem Seitenkanalverdichter. Abmessungen, Anschlüsse, Belüftung und Montageart bestimmen die vorgesehene Kombination.
Kontrollierte Wärmeabfuhr
Elektrische Axialventilatoren und freie Belüftungswege führen die im Betrieb entstehende Wärme aus der Schallschutzkabine ab.
Verringerung der Schwingungsübertragung
Schwingungsdämpfer und flexible Anschlüsse begrenzen die Übertragung mechanischer Schwingungen auf Kabine, Rohrleitungen und Untergrund.
Technische Angaben auf Grundlage der aktuell vorliegenden FPZ-Dokumentation DS_ACC_DE_20-04. Technische Änderungen durch den Hersteller vorbehalten. Maßangaben sind unverbindlich. Es gelten die jeweils aktuellen Herstellerunterlagen.
