Schallschutzlösungen für Seitenkanalverdichter (Technische Unterstützung anfragen: +49 3741 2510951)
Modellbezogene Ausführung von Schallschutzkabinen
Eine Schallschutzkabine wird nicht allein nach den Außenabmessungen des Seitenkanalverdichters ausgewählt.
Auch Anschlusspositionen, Befestigungspunkte, Bauform, Wärmeentwicklung, Belüftung und Montageart müssen zur vorgesehenen Kabine passen.
Nicht nur die Größe entscheidet
Zwei Seitenkanalverdichter mit ähnlichen Außenabmessungen können sich in mehreren konstruktiv wichtigen Punkten unterscheiden.
Für die Auswahl einer Schallschutzkabine sind unter anderem relevant:

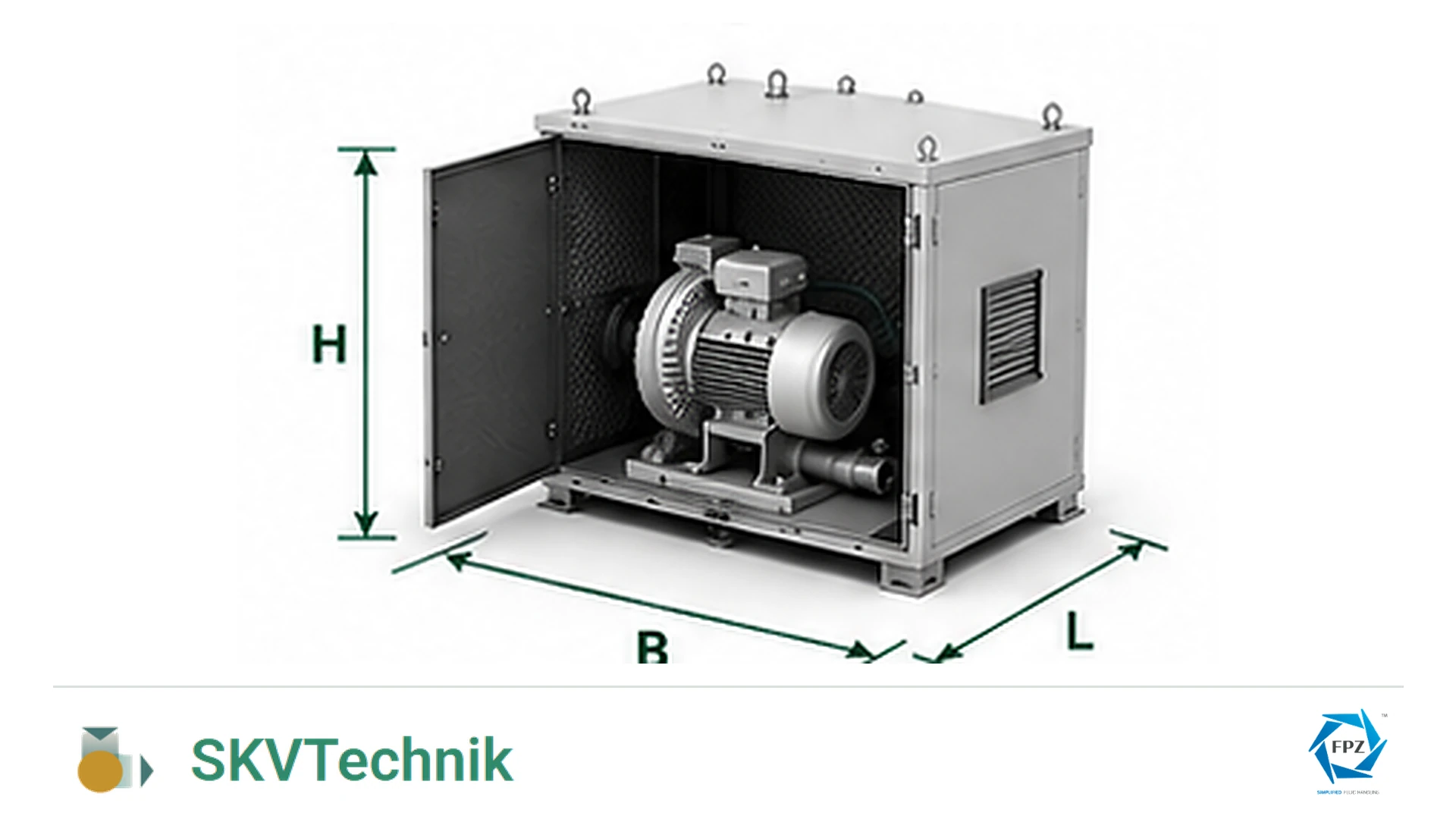

- Länge, Breite und Höhe
- Bauform des Seitenkanalverdichters
- Position von Ansaug- und Druckanschluss
- Anschlussdurchmesser
- Motorleistung
- Wärmeentwicklung
- Befestigungspunkte
- erforderliche Belüftung
- elektrische Anschlussführung
- Montage- und Wartungszugang
Eine räumlich passende Kabine ist nicht automatisch technisch für jeden Seitenkanalverdichter geeignet.
Welche Merkmale bestimmen die Zuordnung?
Die modellbezogene Zuordnung zwischen Seitenkanalverdichter und Schallschutzkabine berücksichtigt mehrere technische Merkmale.
Dazu gehören insbesondere:
• Länge, Breite und Höhe des Seitenkanalverdichters
• Bauform und Einbaulage
• Position und Abmessungen der Maschinenfüße
• Lage von Ansaug- und Druckanschluss
• Anschlussdurchmesser und Anschlussart
• Motorleistung und elektrische Ausführung
• Wärmeentwicklung während des Betriebs
• erforderliche Luftzufuhr und Wärmeabfuhr
• Position der Leitungs- und Kabeldurchführungen
• Zugang für Kontrolle, Montage und Wartung
Erst das Zusammenwirken dieser Kriterien entscheidet darüber, ob eine Schallschutzkabine für ein bestimmtes Maschinenmodell vorgesehen ist.
FPZ verwendet unterschiedliche Kabinenkonzepte
SC5M / SC6M / SC8M
Der Seitenkanalverdichter wird innerhalb der Schallschutzkabine auf vier Schwingungsdämpfern montiert. Für die Verbindung mit den internen Anschlussrohren verwendet FPZ Gummimuffen und flexible Manschetten.
Die Kabine selbst steht ebenfalls auf vier Gummischwingungsdämpfern und muss laut Montageanleitung nicht am Boden befestigt werden.
SC9M / SC10M
Hier erfolgt die Montage anders.
Der Seitenkanalverdichter wird zunächst mit horizontaler Achse aufgestellt und am Boden befestigt. Anschließend wird die Schallschutzkabine von oben über den Verdichter abgesenkt.
Die demontierbaren Paneele werden danach wieder montiert und verriegelt. Für die Kabine sind zwei mögliche Bodenbefestigungspunkte vorgesehen.
Anschlusspositionen müssen zur Kabine passen
Ansaug- und Druckanschlüsse eines Seitenkanalverdichters müssen mit den vorgesehenen Anschlussöffnungen der Schallschutzkabine übereinstimmen.
Dabei spielen nicht nur Anschlussdurchmesser eine Rolle. Auch die Position und Ausrichtung der Anschlüsse ist entscheidend.
Bei SC5M, SC6M und SC8M liefert FPZ einen Anschlussbausatz mit, über den der Seitenkanalverdichter innerhalb der Kabine mit den vorgesehenen Anschlussrohren verbunden wird.
Bei SC9M und SC10M werden je nach Seitenkanalverdichter entsprechende Paneele für die Verbindung von Ansaug- und Druckseite zur Anlage verwendet.
Auch die Bauform des Seitenkanalverdichters ist entscheidend
FPZ unterscheidet bei den Seitenkanalverdichtern verschiedene Bauformen und Betriebsarten.
Die Montage- und Anschlussdarstellungen unterscheiden unter anderem zwischen:
- MS
- MD
- TS
- TD
Besonders bei TD-Ausführungen ergeben sich andere Anschlussführungen als bei MS-, MD- oder TS-Ausführungen.
Bei SC9M und SC10M sieht die Montageanleitung für TD-Seitenkanalverdichter beispielsweise eine besondere gelochte Paneelausführung vor.
Die Kabinenauswahl darf deshalb nicht allein anhand der Motorleistung oder des Volumenstroms erfolgen.
Wärmeentwicklung und Belüftung berücksichtigen
Ein Seitenkanalverdichter erzeugt während des Betriebs Wärme.
Die FPZ-Schallschutzkabinen verfügen deshalb über Belüftungsöffnungen und elektrische Axialventilatoren.
Die Herstellerzuordnung berücksichtigt, dass der vorgesehene Seitenkanalverdichter innerhalb der jeweiligen Kabine betrieben werden kann.
Ein anderer Seitenkanalverdichter kann zwar räumlich hineinpassen, ohne dass daraus automatisch eine ausreichende Wärmeabfuhr folgt.
Mechanische Befestigung unterscheidet sich ebenfalls
Auch die Befestigung des Seitenkanalverdichters und der Kabine ist modellabhängig.
Bei SC5M, SC6M und SC8M beschreibt FPZ eine Montage des Verdichters auf Schwingungsdämpfern innerhalb der Kabine.
Bei SC9M und SC10M wird der Seitenkanalverdichter am Untergrund befestigt und die Kabine anschließend darüber montiert.
Bei Verwendung des Sockels SB-1 erfolgt die Befestigung des Seitenkanalverdichters über die dafür vorgesehene Aufnahme.
Wartungszugang bereits bei der Auswahl berücksichtigen
Auch die spätere Wartung beeinflusst die Eignung einer Kabine.
SC5M, SC6M und SC8M besitzen eine aufklappbare Abdeckung.
SC9M und SC10M verfügen über demontierbare Paneele, die für Installation und Wartung entfernt werden können.
Am vorgesehenen Aufstellort muss deshalb ausreichend Platz vorhanden sein, um den jeweiligen Zugang auch tatsächlich nutzen zu können.
Aufstellbedingungen unterscheiden sich
Die Kabinenbaureihen besitzen unterschiedliche Anforderungen an ihren Aufstellort.
SC5M, SC6M und SC8M sind laut FPZ für Außeninstallationen geeignet und benötigen ausreichend freien Raum zur Belüftung.
SC9M und SC10M sind nach Auskunft von FPZ in erster Linie für die Innenaufstellung vorgesehen. Eine Außenaufstellung ist möglich, sofern die Schallschutzkabine vor direkter Sonneneinstrahlung und Regen geschützt wird.
IH-Schallschutzkabinen sind ohne zusätzliche geeignete Schutzmaßnahmen nicht für die Installation im Freien vorgesehen.
Festgelegte Zuordnung für FPZ-Seitenkanalverdichter
Für FPZ-Seitenkanalverdichter gilt die jeweils aktuelle Zuordnungstabelle des Herstellers.
Diese Zuordnung sollte nicht durch eine rein geometrische Auswahl ersetzt werden.
Für FPZ-Seitenkanalverdichter gelten ausschließlich die aktuell vorgesehenen Kombinationen aus Seitenkanalverdichter und Schallschutzkabine.
Die aktuelle SKVTechnik-Produkttabelle beziehungsweise die jeweils aktuelle FPZ-Zuordnung ist dabei maßgeblich.
Verwendung mit Seitenkanalverdichtern anderer Hersteller
Bei Seitenkanalverdichtern anderer Hersteller kann SKVTechnik anhand der vom Kunden bereitgestellten Daten eine unverbindliche räumliche Vorauswahl unterstützen.
Dafür benötigen wir möglichst vollständige Angaben zu:
- Hersteller und Typ
- Länge, Breite und Höhe
- Befestigungspunkten
- Ansaug- und Druckanschlüssen
- Bauform
- Motorleistung
- Spannung und Stromaufnahme
- Wärmeabgabe, sofern verfügbar
- Umgebungstemperatur
- Aufstellort
- Leitungsführung
- Fotos und Zeichnungen
Eine räumliche Vorauswahl stellt keine technische Freigabe dar.
Keine automatische Freigabe für Fremdfabrikate
Aus einer räumlichen Passung ergibt sich keine Aussage über:
- ausreichende Wärmeabfuhr
- mechanische Befestigung
- Schwingungsentkopplung
- akustische Wirkung
- Leitungsführung
- Wartungszugang
- elektrische Installation
Die abschließende technische Bewertung und Installation eines Fremdfabrikats liegt beim Kunden beziehungsweise beim ausführenden Anlagenbauer.
Anpassungen und Umbauten
Bei Fremdfabrikaten können Anpassungen an Rohrleitungen, Kabeldurchführungen, Befestigungen oder anderen Komponenten erforderlich werden.
SKVTechnik führt solche Umbauten an den Schallschutzkabinen nicht aus.
Nachträgliche Veränderungen können Auswirkungen auf Schallschutz, Wärmeabfuhr, mechanische Stabilität und Witterungsschutz haben.
Veränderungen an der Schallschutzkabine führen grundsätzlich zum Erlöschen der Garantieansprüche.
Passende Schallschutzkabine modellbezogen auswählen
SKVTechnik unterstützt Sie bei der Auswahl einer geeigneten Schallschutzkabine für einen FPZ-Seitenkanalverdichter.
Bei der Zuordnung berücksichtigen wir nicht nur die Außenabmessungen, sondern auch Bauform, Anschlüsse, Belüftung und die vom Hersteller vorgesehene Montage.
Für Fremdfabrikate ist ausschließlich eine unverbindliche räumliche Vorauswahl möglich.
Welche Angaben benötigen wir für eine Vorauswahl?
Für einen eindeutig bezeichneten FPZ-Seitenkanalverdichter prüfen wir die aktuelle Zuordnung zur vorgesehenen Schallschutzkabine.
Bei einem Seitenkanalverdichter eines anderen Herstellers benötigen wir möglichst vollständige technische Angaben.
• Hersteller und vollständige Typenbezeichnung
• Länge, Breite und Höhe
• Bauform und Einbaulage
• Position und Abmessungen der Maschinenfüße
• Lage und Größe von Ansaug- und Druckanschluss
• Anschlussdurchmesser und Anschlussart
• Motorleistung
• Versorgungsspannung und Stromaufnahme
• Angaben zur Wärmeabgabe, sofern verfügbar
• vorgesehener Aufstellort
• Umgebungstemperatur am Aufstellort
• Fotos oder technische Maßzeichnung
• bei Außenaufstellung: Schutz vor direkter Sonneneinstrahlung und Regen bzw. Art der Überdachung
Je vollständiger die übermittelten Angaben sind, desto besser kann eine unverbindliche räumliche Vorauswahl vorbereitet werden.
Verringerung der Schwingungsübertragung
Befestigung, Schwingungsdämpfer und flexible Anschlusskomponenten unterscheiden sich je nach Kabinenbaureihe.
Kontrollierte Wärmeabfuhr
Belüftungsöffnungen und elektrische Axialventilatoren sind auf die vorgesehene Kabinenkonstruktion abgestimmt.
Wartungsfreundlicher Zugang
Aufklappbare Abdeckungen oder demontierbare Paneele ermöglichen den Zugang zum Seitenkanalverdichter.
Technische Änderungen durch den Hersteller vorbehalten. Maßangaben sind unverbindlich. Es gelten die jeweils aktuellen Herstellerunterlagen.
