Anwendung von Stromumkehrventilen
Stromumkehrventile für Verpackungs- und Handhabungsplätze
Verpackungs- und Handhabungsplätze nutzen Vakuumgreifer, um Kartons, Verpackungen oder andere geeignete Produkte aufzunehmen, zu bewegen und gezielt abzulegen. Ein Seitenkanalverdichter erzeugt dazu den erforderlichen Unterdruck.
Während des gesamten Aufnahme-, Halte- und Positioniervorgangs bleibt die erforderliche Saugwirkung aktiv. Erst wenn das Produkt sicher abgesetzt oder anderweitig zuverlässig gehalten ist, kann das Stromumkehrventil auf Neutralstellung oder Druckbetrieb umschalten. Dadurch wird die Haltewirkung beendet und das kontrollierte Lösen vom Sauggreifer unterstützt.
Der Seitenkanalverdichter behält dabei seine Drehrichtung bei. Das aktuelle Stromumkehrventil VI-6 verändert ausschließlich die Führung des Luftstroms zwischen Saugbetrieb, Neutralstellung und Druckbetrieb. In der Neutralstellung wird die Luft durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an.
Funktionsprinzip
Wie arbeitet ein Verpackungs- oder Handhabungsplatz mit Stromumkehrventil?
Der Vakuumgreifer beziehungsweise die Vakuumfläche wird auf dem Produkt positioniert. Der Seitenkanalverdichter saugt Luft aus dem Saugraum ab. Die entstehende Druckdifferenz hält das Produkt am Greifer.
Was passiert beim Aufnehmen?
Sobald die Sauggreifer auf dem Produkt aufliegen, wird Luft aus dem Saugraum abgeführt. Bei ausreichender Abdichtung entsteht die für das Aufnehmen erforderliche Haltewirkung.
Das Produkt kann anschließend angehoben, verschoben, gedreht oder an einer vorgesehenen Bearbeitungs- beziehungsweise Ablageposition ausgerichtet werden.
Aufgabe des Stromumkehrventils
Während des gesamten Aufnahme-, Halte- und Positioniervorgangs bleibt der Saugbetrieb aktiv. Erst nachdem das Produkt seine Zielposition erreicht und dort sicher abgesetzt oder anderweitig zuverlässig gehalten ist, darf die aktive Saugwirkung beendet werden.
Dazu kann das Stromumkehrventil auf Neutralstellung oder Druckbetrieb umschalten. In der Neutralstellung wird die Luft durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an. Im Druckbetrieb kann ein Luftstrom das kontrollierte Ablösen des Produkts vom Sauggreifer unterstützen.
Wichtig: Das Stromumkehrventil erzeugt den Unterdruck nicht selbst. Es steuert ausschließlich den vom Seitenkanalverdichter erzeugten Luftstrom. Die sichere Haltefunktion hängt vom vollständigen Greif-, Leitungs-, Steuerungs- und Sicherheitssystem ab.
Aufgabe des Stromumkehrventils
Das Stromumkehrventil erzeugt selbst weder Druck noch Unterdruck. Es steuert ausschließlich den vom Seitenkanalverdichter erzeugten Luftstrom.
Je nach Ventilbaureihe und Anlagenverschaltung kann damit beispielsweise zwischen zwei Förderwegen oder zwischen Saug- und Druckbetrieb umgeschaltet werden.

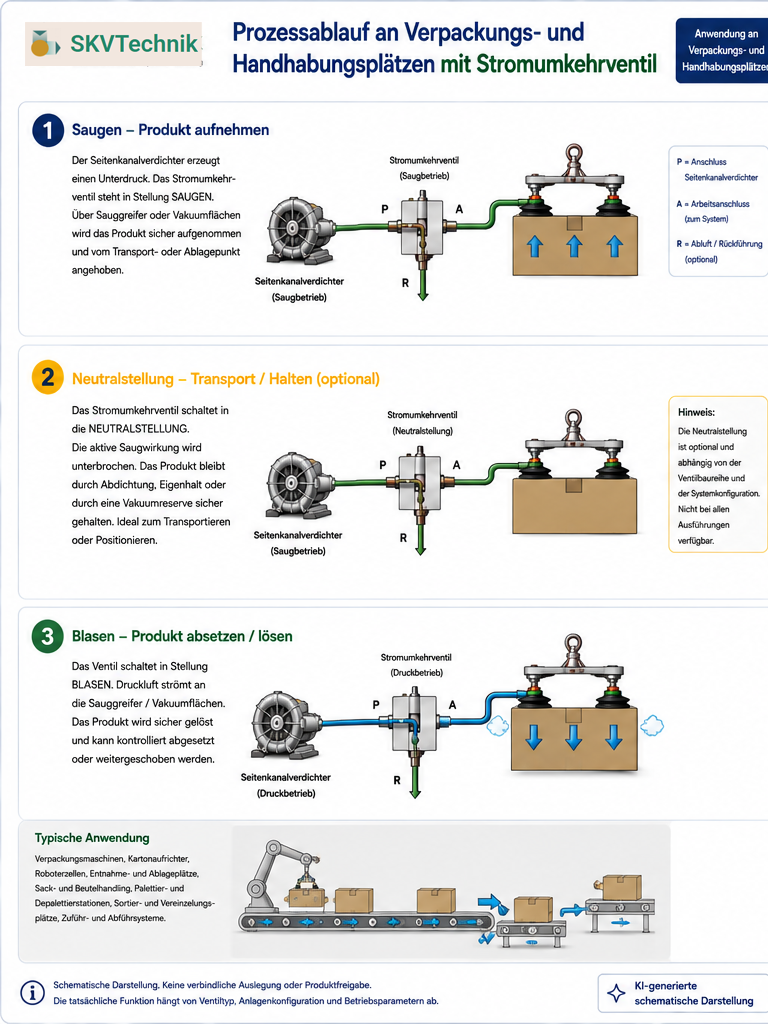

Drei Prozessschritte
Fördern, umschalten und zum zweiten Ziel weiterfördern
Ein typischer Prozess mit zwei Förderwegen lässt sich in drei aufeinanderfolgende Schritte unterteilen.
01 – Saugen und aufnehmen
Produkt am Greifer fixieren
Der Vakuumgreifer wird auf dem Produkt positioniert. Der Seitenkanalverdichter saugt Luft aus den Sauggreifern ab. Die entstehende Druckdifferenz fixiert das Produkt am Greifwerkzeug.
02 – Halten und positionieren
Saugbetrieb während der Bewegung aktiv halten
Während der Bewegung bleibt der Saugbetrieb aktiv. Das Produkt wird angehoben, transportiert und an der vorgesehenen Bearbeitungs-, Verpackungs- oder Ablageposition ausgerichtet.
03 – Absetzen und lösen
Saugwirkung erst nach sicherem Absetzen aufheben
Nach dem Erreichen der Zielposition und dem sicheren Absetzen beziehungsweise anderweitigen Halten des Produkts wird die aktive Saugwirkung beendet. Dazu kann das Stromumkehrventil auf Neutralstellung oder Druckbetrieb umschalten.
In der Neutralstellung wird die Luft durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an. Im Druckbetrieb kann ein Luftstrom das kontrollierte Ablösen des Produkts vom Sauggreifer unterstützen.
Hinweis: Während des Hebe- und Transportvorgangs muss die erforderliche Saugwirkung erhalten bleiben. Eine Neutralstellung darf nicht pauschal als Haltefunktion während des Transports beschrieben werden
Auswahl der Ventilfunktion
Saugen, Neutralstellung oder aktives Lösen?
Saugbetrieb
Im Saugbetrieb wird Luft aus dem Saugraum abgeführt. Die entstehende Druckdifferenz hält das Produkt während des Hebens und der Bewegung am Greifwerkzeug.
Neutralstellung
In der Neutralstellung wird die aktive Saug- oder Druckwirkung am Arbeitsanschluss aufgehoben. Der Luftstrom wird dabei durch den Seitenkanalverdichter im Kreislauf geführt.
Bei Verpackungs- und Handhabungsprozessen darf diese Stellung erst genutzt werden, wenn das Produkt sicher abgesetzt oder anderweitig zuverlässig gehalten ist.
Druckbetrieb
Ein Luftstrom im Druckbetrieb kann das Ablösen des sicher abgesetzten Produkts unterstützen. Dies kann beispielsweise bei glatten Oberflächen, haftenden Dichtlippen oder kurzen Taktzeiten vorteilhaft sein.
Stromumkehrventil VI-6 für Verpackungs- und Handhabungsplätze
Das aktuell angebotene Stromumkehrventil VI-6 arbeitet mit drei definierten Betriebsstellungen: Saugbetrieb, Neutralstellung und Druckbetrieb. Die Umschaltung erfolgt elektrisch mit 24 V DC über einen Schrittmotor.
- Saugbetrieb zum Aufnehmen, Halten und Positionieren geeigneter Produkte
- Neutralstellung mit internem Umlauf des Luftstroms
- Druckbetrieb zum Unterstützen des kontrollierten Lösens nach dem sicheren Ablegen
- elektrische Betätigung mit 24 V DC
- für Dauerbetrieb innerhalb der zulässigen Temperaturgrenzen ausgelegt
- Einbau direkt am Seitenkanalverdichter oder innerhalb der Rohrleitung möglich
- aktuell für Luftanwendungen außerhalb explosionsgefährdeter Bereiche vorgesehen
Für die Auswahl müssen der eingesetzte Seitenkanalverdichter, der erforderliche Volumenstrom, Druck und Unterdruck, Anschlussbild, Adapter, Leitungsführung sowie das vollständige Greif-, Steuerungs- und Sicherheitssystem berücksichtigt werden.
Hinweis: Die Wahl zwischen VS und VI6-34 richtet sich nicht nur nach der gewünschten Ventilstellung. Auch Seitenkanalverdichter, Anschlussgröße, Volumenstrom, Unterdruck, Steuerung, Taktzeit und Einbausituation müssen berücksichtigt werden.
Technische Voraussetzungen
Was muss bei Verpackungs- und Handhabungsplätzen berücksichtigt werden?
Für die Auswahl von Seitenkanalverdichter und Stromumkehrventil müssen die technischen Anforderungen des vollständigen Verpackungs- und Handhabungsprozesses sowie die konkrete Anschluss- und Einbausituation berücksichtigt werden.
• Produktabmessungen und Gewicht
• Anzahl und Größe der Sauggreifer beziehungsweise Saugflächen
• erforderlicher Volumenstrom
• erforderlicher Unterdruck und gegebenenfalls benötigter Druckbetrieb zum Lösen
• gewünschte Betriebsfolge: Saugbetrieb, Neutralstellung und Druckbetrieb
• Anschlussgröße und Anschlussbild
• elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
• vorgesehene Schalthäufigkeit
• Fördermedium Luft
• Umgebungs- und Betriebstemperatur
• Einsatz außerhalb explosionsgefährdeter Bereiche
• Montageposition und vorhandene Leitungsführung
• bei Fremdfabrikaten: Prüfung von Anschlussbild und passendem Adapter
• Anforderungen des übergeordneten Greif-, Steuerungs- und Sicherheitssystems
Welche Angaben benötigt SKVTechnik für die Vorauswahl?
Für eine technische Vorauswahl benötigen wir Informationen zum Produkt, zum Greifsystem, zum gewünschten Arbeitsablauf, zum eingesetzten Seitenkanalverdichter und zur konkreten Anschluss- und Einbausituation.
Checkliste
• gewünschte Betriebsfolge: Saugbetrieb, Neutralstellung und Druckbetrieb
• Anschlussgröße, Anschlussbild und Leitungsführung
• elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
• Taktzeit und vorgesehene Schalthäufigkeit
• Fördermedium Luft
• Umgebungs- und Betriebstemperatur
• Einsatz außerhalb explosionsgefährdeter Bereiche
• Hersteller und Typ des Seitenkanalverdichters
• bei Fremdfabrikaten: Prüfung von Anschlussbild und passendem Adapter
• Angaben zum übergeordneten Greif-, Steuerungs- und Sicherheitssystem
Liegen noch keine vollständigen Leistungsdaten vor, kann SKVTechnik anhand der vorhandenen Prozess- und Anlagendaten eine technische Vorauswahl unterstützen. Bei Fremdfabrikaten, nicht eindeutig dokumentierten Kombinationen oder besonderen Einbausituationen wird zusätzlich geprüft, ob Anschlussbild, Adapter und Betriebsbedingungen zusammenpassen.
Nutzen im Materialtransport
Welche Vorteile bietet ein Stromumkehrventil an Verpackungs- und Handhabungsplätzen?
• gezieltes Umschalten zwischen Saugbetrieb, Neutralstellung und Druckbetrieb
• sichere Haltewirkung während Aufnahme, Positionierung und Transport durch aktiven Saugbetrieb
• kontrolliertes Beenden der Haltewirkung nach dem sicheren Ablegen
• Unterstützung des Lösens durch einen Luftstrom im Druckbetrieb
• elektrische Betätigung mit 24 V DC
• Neutralstellung mit internem Umlauf des Luftstroms
• keine Änderung der Drehrichtung des Seitenkanalverdichters erforderlich
• Einbau direkt am Seitenkanalverdichter oder innerhalb der Rohrleitung möglich
• Integration in bestehende Anlagen bei passender Anschluss- und Adaptersituation
Technische Vorauswahl
Verpackungs- und Handhabungsplatz passend auslegen
SKVTechnik unterstützt Anlagenbauer, Betreiber und Konstrukteure bei der technischen Vorauswahl eines geeigneten Stromumkehrventils und Seitenkanalverdichters für Verpackungs- und Handhabungsplätze.
Grundlage sind Produktgröße und Gewicht, Anzahl und Ausführung der Sauggreifer beziehungsweise Saugflächen, erforderlicher Volumenstrom, Unterdruck, gegebenenfalls benötigter Druckbetrieb zum Lösen, Anschlussbild, Leitungsführung und Einbausituation.
Zusätzlich wird geprüft, ob das aktuelle VI-6 mit 24 V DC zum vorhandenen Seitenkanalverdichter und zur vorgesehenen Anwendung passt. Bei Fremdfabrikaten ist insbesondere zu prüfen, ob Anschlussbild und Adapter zusammenpassen.
Diese Angaben helfen uns
- Foto oder Zeichnung der Anlage
- Produktmaterial und Oberfläche
- Abmessungen und Gewicht
- Anzahl und Größe der Sauggreifer
- Aufbau der Dichtungen
- Beschreibung des Bewegungsablaufs
- vorhandener Seitenkanalverdichter
- gewünschte Ventilfunktionen
- Anschlussgrößen und Leitungsführung
- Steuerungsart und Betriebsspannung
- Taktzeit und Schalthäufigkeit
- vorhandene Sicherheitseinrichtungen
- Anwendung prüfen lassen
- Zur Übersicht Stromumkehrventile
- Prozessbild öffnen

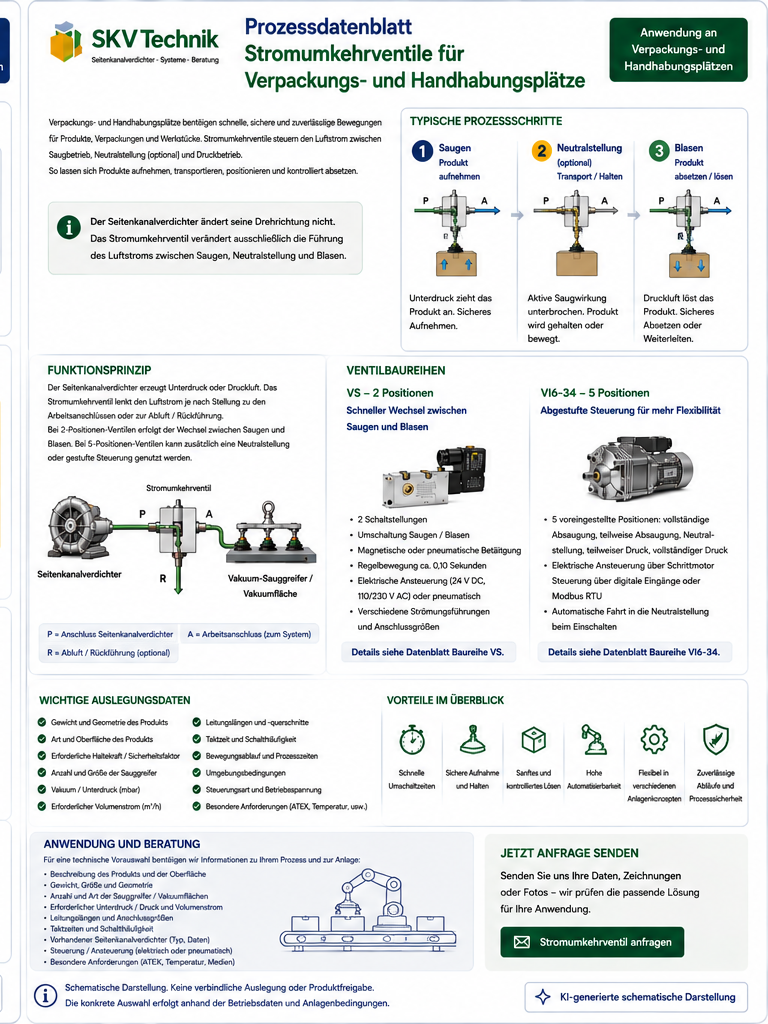

- Prozessdatenblatt öffnen
Senden Sie uns vorhandene Zeichnungen, Fotos, Typenschilder und technische Daten am besten direkt mit Ihrer Anfrage.
Technischer Hinweis: Die dargestellten Abläufe und Abbildungen sind schematische Beispiele und keine verbindliche Einbau-, Anschluss- oder Produktempfehlung. Die konkrete Auswahl erfolgt anhand der Produkt- und Prozessdaten, des erforderlichen Volumenstroms sowie der benötigten Druck- und Vakuumwerte, der Anschluss- und Leitungsführung und der jeweiligen Betriebsbedingungen.
Beim aktuellen Stromumkehrventil VI-6 wird die Luft in der Neutralstellung durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an. Das Ventil ist aktuell für Luftanwendungen außerhalb explosionsgefährdeter Bereiche vorgesehen.
Bei Verpackungs- und Handhabungsprozessen muss die erforderliche Saugwirkung während des Aufnehmens, Haltens und Positionierens erhalten bleiben. Neutralstellung oder Druckbetrieb dürfen erst genutzt werden, wenn das Produkt sicher abgelegt oder anderweitig zuverlässig gehalten ist.
