Anwendung von Stromumkehrventilen
Stromumkehrventile für Plattenhandling und Vakuumheber
Vakuumheber ermöglichen das Aufnehmen, Transportieren und Positionieren großflächiger Platten und Werkstücke. Ein Seitenkanalverdichter erzeugt dazu den erforderlichen Unterdruck an den Sauggreifern beziehungsweise an einer abgedichteten Saugfläche.
Während des gesamten Hebe- und Transportvorgangs bleibt die erforderliche Saugwirkung aktiv. Erst nachdem das Werkstück sicher abgesetzt oder anderweitig gehalten ist, kann das Stromumkehrventil auf Neutralstellung oder Druckbetrieb umschalten. Dadurch wird die Haltewirkung beendet und das kontrollierte Lösen vom Hebewerkzeug unterstützt.
Der Seitenkanalverdichter behält dabei seine Drehrichtung bei. Das aktuelle Stromumkehrventil VI-6 verändert ausschließlich die Führung des Luftstroms zwischen Saugbetrieb, Neutralstellung und Druckbetrieb. In der Neutralstellung wird die Luft durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an.
Funktionsprinzip
Wie arbeitet ein Vakuumheber mit Stromumkehrventil?
Ein Vakuumheber erzeugt über Sauggreifer oder eine abgedichtete Saugfläche eine Verbindung zwischen Hebewerkzeug und Werkstück. Der Seitenkanalverdichter saugt Luft aus dem abgedichteten Bereich ab. Die entstehende Druckdifferenz sorgt dafür, dass das Werkstück am Hebewerkzeug gehalten wird.
Was passiert beim Aufnehmen?
Das Hebewerkzeug wird auf der Werkstückoberfläche positioniert. Sauggreifer, Saugnäpfe oder eine umlaufende Dichtlippe begrenzen den Saugraum gegenüber der Umgebung.
Wird Luft aus diesem Bereich abgesaugt, entsteht eine Druckdifferenz. Dadurch kann das Werkstück am Hebewerkzeug gehalten, angehoben und transportiert werden.
Aufgabe des Stromumkehrventils
Während des gesamten Hebe- und Transportvorgangs bleibt der Saugbetrieb aktiv. Erst wenn das Werkstück seine Zielposition erreicht und sicher abgesetzt oder anderweitig gehalten ist, darf die aktive Saugwirkung beendet werden.
Dazu kann das Stromumkehrventil auf Neutralstellung oder Druckbetrieb umschalten. In der Neutralstellung wird die Luft durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an. Im Druckbetrieb kann ein Luftstrom das kontrollierte Ablösen des Werkstücks vom Hebewerkzeug unterstützen.
Das Stromumkehrventil erzeugt die Haltekraft nicht selbst. Es steuert ausschließlich den vom Seitenkanalverdichter erzeugten Luftstrom. Die sichere Aufnahme und der sichere Transport hängen vom vollständigen Hebe-, Leitungs-, Steuerungs- und Sicherheitssystem ab.

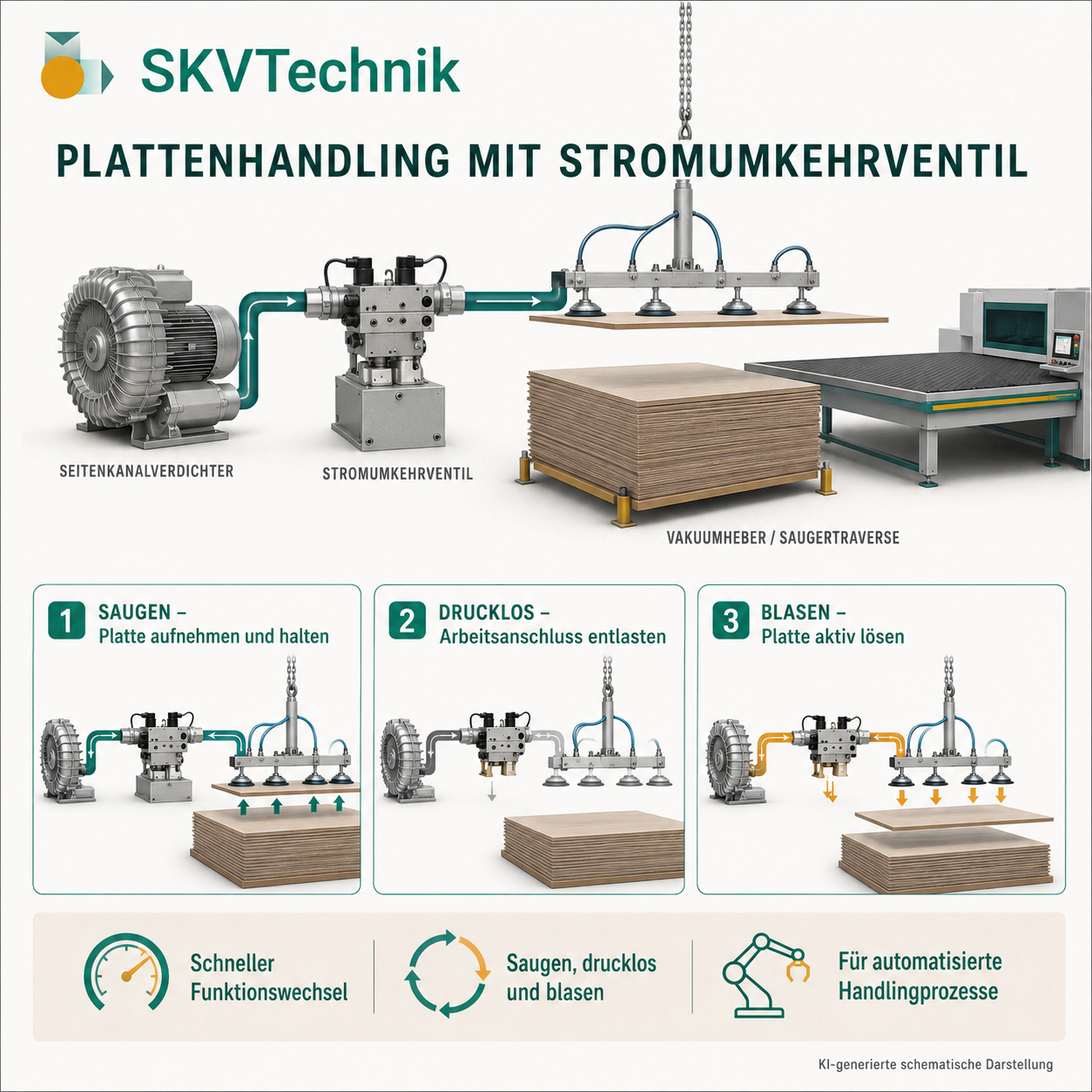

Drei Prozessschritte
Aufnehmen, transportieren und kontrolliert absetzen
Der typische Ablauf beim Plattenhandling lässt sich in drei aufeinanderfolgende Prozessschritte unterteilen.
01 Ansaugen und aufnehmen
Das Hebewerkzeug wird auf der Platte positioniert. Der Seitenkanalverdichter saugt Luft aus den Sauggreifern beziehungsweise aus dem abgedichteten Saugraum ab. Die Platte wird am Werkzeug fixiert und kann angehoben werden.
02 Halten und transportieren
Während des Hebe- und Transportvorgangs bleibt der Saugbetrieb aktiv. Die Platte wird zum vorgesehenen Ablage-, Bearbeitungs- oder Montageplatz bewegt.
03 Absetzen und lösen
Nach dem sicheren Absetzen oder sobald das Werkstück anderweitig zuverlässig gehalten ist, wird das Stromumkehrventil umgeschaltet. In der Neutralstellung wird die aktive Saugwirkung am Arbeitsanschluss aufgehoben. Alternativ kann auf Druckbetrieb umgeschaltet werden, sodass ein Luftstrom das kontrollierte Ablösen des Werkstücks vom Hebewerkzeug unterstützt.
Die erforderliche Haltekraft muss unter Berücksichtigung von Werkstückgewicht, Oberfläche, Saugfläche, Leckluft, Bewegungsablauf, Beschleunigung und den für die Gesamtanlage geltenden Sicherheitsanforderungen bestimmt werden.
Auswahl der Ventilstellung
Saugen, Neutralstellung oder aktives Lösen?
Saugbetrieb
Werkstück aufnehmen und halten
Im Saugbetrieb wird Luft aus dem Saugraum abgeführt. Dieser Zustand muss während des gesamten Hebe- und Transportvorgangs erhalten bleiben.
Neutralstellung
Aktive Luftwirkung unterbrechen
In der Neutralstellung wird die aktive Saug- oder Druckwirkung am Arbeitsanschluss aufgehoben. Der Luftstrom wird dabei durch den Seitenkanalverdichter im Kreislauf geführt.
Diese Stellung darf bei Hebe- und Handhabungsprozessen erst genutzt werden, wenn das Werkstück sicher abgesetzt oder anderweitig zuverlässig gehalten ist.
Druckbetrieb
Werkstück aktiv lösen
Nach dem sicheren Absetzen kann ein Luftstrom im Druckbetrieb das Ablösen der Platte von Sauggreifern oder Dichtlippen unterstützen.
Stromumkehrventil VI-6 für Plattenhandling und Vakuumheber
Das aktuell angebotene Stromumkehrventil VI-6 arbeitet mit drei definierten Betriebsstellungen: Saugbetrieb, Neutralstellung und Druckbetrieb. Die Umschaltung erfolgt elektrisch mit 24 V DC über einen Schrittmotor.
- Saugbetrieb zum Aufnehmen, Halten und Transportieren des Werkstücks
- Neutralstellung mit internem Umlauf des Luftstroms
- Druckbetrieb zum Unterstützen des kontrollierten Lösens nach dem sicheren Absetzen
- elektrische Betätigung mit 24 V DC
- für Dauerbetrieb innerhalb der zulässigen Temperaturgrenzen ausgelegt
- Einbau direkt am Seitenkanalverdichter oder innerhalb der Rohrleitung möglich
- aktuell für Luftanwendungen außerhalb explosionsgefährdeter Bereiche vorgesehen
Für die Auswahl müssen Seitenkanalverdichter, erforderlicher Volumenstrom, Druck und Unterdruck, Anschlussbild, Adapter, Leitungsführung sowie das vollständige Hebe- und Sicherheitssystem berücksichtigt werden.
Technische Voraussetzungen
Was muss beim Plattenhandling berücksichtigt werden?
Für die Auswahl von Seitenkanalverdichter und Stromumkehrventil müssen die technischen Anforderungen des vollständigen Hebe- und Handhabungssystems sowie die konkrete Einbausituation berücksichtigt werden.
• Werkstückabmessungen und Gewicht
• Anzahl und Größe der Sauggreifer beziehungsweise Saugflächen
• erforderlicher Volumenstrom
• erforderlicher Unterdruck und gegebenenfalls benötigter Druckbetrieb zum Lösen
• gewünschte Betriebsfolge: Saugbetrieb, Neutralstellung und Druckbetrieb
• Anschlussgröße und Anschlussbild
• elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
• vorgesehene Schalthäufigkeit
• Fördermedium Luft
• Umgebungs- und Betriebstemperatur
• Einsatz außerhalb explosionsgefährdeter Bereiche
• Montageposition und vorhandene Leitungsführung
• bei Fremdfabrikaten: Prüfung von Anschlussbild und passendem Adapter
• Anforderungen des übergeordneten Hebe-, Steuerungs- und Sicherheitssystems
Welche Angaben benötigt SKVTechnik für die Vorauswahl?
Für eine technische Vorauswahl benötigen wir Informationen zum Werkstück, zum Hebesystem, zum gewünschten Arbeitsablauf, zum eingesetzten Seitenkanalverdichter und zur konkreten Anschluss- und Einbausituation.
Checkliste
- Werkstückmaterial
- Gewicht
- Länge, Breite und Dicke
- Oberflächenbeschaffenheit
- Porosität beziehungsweise Luftdurchlässigkeit
- Anzahl und Größe der Sauggreifer
- Aufbau der Dichtungen
- wirksame Saugfläche
- vorhandener Seitenkanalverdichter
- Volumenstrom und Unterdruck, sofern bekannt
- Leitungslängen und Querschnitte
- gewünschte Betriebsfolge: Saugbetrieb, Neutralstellung und Druckbetrieb
- Anschlussgröße, Anschlussbild und Leitungsführung
- elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
- Taktzeit und vorgesehene Schalthäufigkeit
- Fördermedium Luft
- Umgebungs- und Betriebstemperatur
- Einsatz außerhalb explosionsgefährdeter Bereiche
- Hersteller und Typ des Seitenkanalverdichters
- bei Fremdfabrikaten: Prüfung von Anschlussbild und passendem Adapter
- Angaben zum übergeordneten Hebe-, Steuerungs- und Sicherheitssystem
Liegen noch keine vollständigen Leistungsdaten vor, kann SKVTechnik anhand der vorhandenen Prozess- und Anlagendaten eine technische Vorauswahl unterstützen. Bei Fremdfabrikaten, nicht eindeutig dokumentierten Kombinationen oder besonderen Einbausituationen wird zusätzlich geprüft, ob Anschlussbild, Adapter und Betriebsbedingungen zusammenpassen.
Nutzen im Materialhandling
Welche Vorteile bietet ein Stromumkehrventil beim Plattenhandling?
• gezieltes Umschalten zwischen Saugbetrieb, Neutralstellung und Druckbetrieb
• sichere Haltewirkung während Aufnahme und Transport durch aktiven Saugbetrieb
• kontrolliertes Beenden der Haltewirkung nach dem sicheren Absetzen
• Unterstützung des Lösens durch einen Luftstrom im Druckbetrieb
• elektrische Betätigung mit 24 V DC
• Neutralstellung mit internem Umlauf des Luftstroms
• keine Änderung der Drehrichtung des Seitenkanalverdichters erforderlich
• Einbau direkt am Seitenkanalverdichter oder innerhalb der Rohrleitung möglich
• Integration in bestehende Systeme bei passender Anschluss- und Adaptersituation
Technische Vorauswahl
Stromumkehrventil für den Leitungswechsel auswählen
SKVTechnik unterstützt Anlagenbauer, Betreiber und Konstrukteure bei der technischen Vorauswahl eines geeigneten Stromumkehrventils und Seitenkanalverdichters für Plattenhandling und Vakuumheber.
Grundlage sind Werkstückgröße und Gewicht, Anzahl und Ausführung der Sauggreifer beziehungsweise Saugflächen, erforderlicher Volumenstrom, Unterdruck, gegebenenfalls benötigter Druckbetrieb zum Lösen, Anschlussbild, Leitungsführung und Einbausituation.
Zusätzlich wird geprüft, ob das aktuelle VI-6 mit 24 V DC zum vorhandenen Seitenkanalverdichter und zur vorgesehenen Anwendung passt. Bei Fremdfabrikaten ist insbesondere zu prüfen, ob Anschlussbild und Adapter zusammenpassen.
Besonders hilfreich sind:
- Foto oder Zeichnung des Hebewerkzeugs
- Werkstückmaterial und Oberfläche
- Abmessungen und Gewicht
- Anzahl und Größe der Sauggreifer
- Beschreibung des Bewegungsablaufs
- vorhandener Seitenkanalverdichter
- gewünschte Ventilfunktionen
- Anschlussgrößen
- Steuerungsart
- Taktzeit und Schalthäufigkeit
Senden Sie uns vorhandene Zeichnungen, Typenschilder, Fotos und technische Daten am besten direkt mit Ihrer Anfrage.
Technischer Hinweis: Die dargestellten Abläufe und Abbildungen sind schematische Beispiele und keine verbindliche Einbau-, Anschluss- oder Produktempfehlung. Die konkrete Auswahl erfolgt anhand der Werkstück- und Prozessdaten, des erforderlichen Volumenstroms sowie der benötigten Druck- und Vakuumwerte, der Anschluss- und Leitungsführung und der Betriebsbedingungen.
Beim aktuellen Stromumkehrventil VI-6 wird die Luft in der Neutralstellung durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an. Das Ventil ist aktuell für Luftanwendungen außerhalb explosionsgefährdeter Bereiche vorgesehen.
Bei Hebe- und Handhabungsprozessen muss die erforderliche Saugwirkung während des Hebens und Transportierens erhalten bleiben. Neutralstellung oder Druckbetrieb dürfen erst genutzt werden, wenn das Werkstück sicher abgesetzt oder anderweitig zuverlässig gehalten ist.
