Anwendung von Stromumkehrventilen
Stromumkehrventile für Luftgleittische
Luftgleittische erleichtern das Bewegen von Paketen, Platten und anderen flächigen Werkstücken. Im Druckbetrieb strömt Luft durch die Tischfläche und bildet unter dem Werkstück ein Luftpolster. Dadurch lässt sich die Reibung reduzieren und die Last mit geringerem Kraftaufwand verschieben und positionieren.
Ist der Luftgleittisch konstruktiv auch für den Saugbetrieb ausgelegt, kann das Stromumkehrventil anschließend auf Saugbetrieb umschalten. Das Werkstück wird dadurch gegen die Tischfläche gezogen und kann für einen Bearbeitungs-, Prüf- oder Kennzeichnungsschritt fixiert werden.
Der Seitenkanalverdichter behält dabei seine Drehrichtung bei. Das aktuelle Stromumkehrventil VI-6 schaltet die Luftführung gezielt zwischen Druckbetrieb, Neutralstellung und Saugbetrieb um. In der Neutralstellung wird die Luft durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an.
Funktionsprinzip

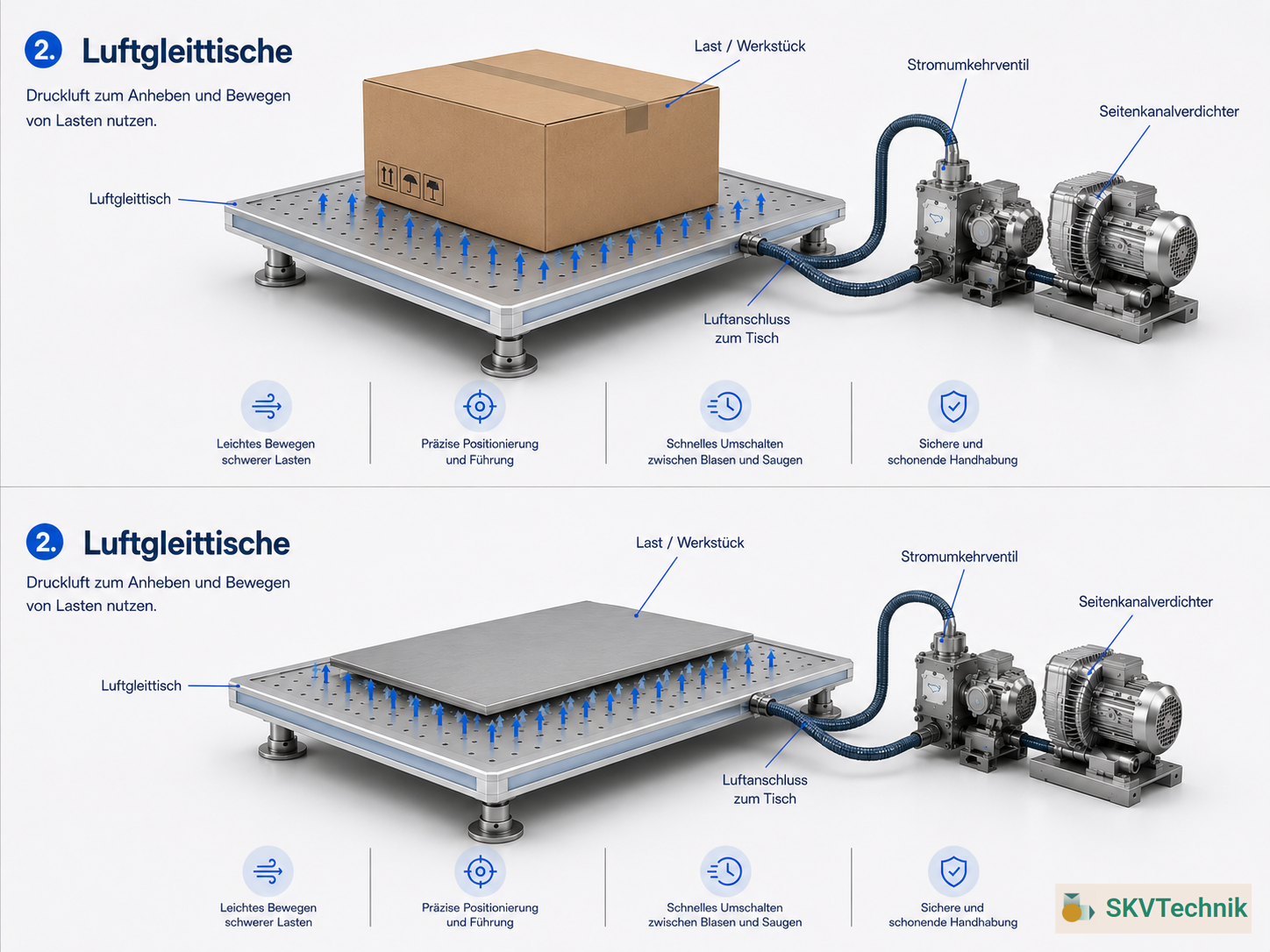

Wie arbeitet ein Luftgleittisch mit Stromumkehrventil?
Ein Luftgleittisch besitzt eine mit Luftöffnungen versehene Arbeitsfläche. Im Blasbetrieb wird Luft von unten durch diese Öffnungen geführt. Zwischen Tischfläche und Werkstück entsteht dadurch ein Luftpolster, das die Reibung reduziert und ein leichteres Verschieben ermöglicht.
Was passiert am Luftgleittisch?
Der Seitenkanalverdichter fördert Luft unter die Tischfläche. Die ausströmende Luft hebt das Werkstück geringfügig an beziehungsweise reduziert dessen direkte Auflage auf dem Tisch
Pakete, Platten oder andere geeignete flächige Werkstücke können dadurch mit geringerem Kraftaufwand gedreht, verschoben oder an einer vorgesehenen Bearbeitungsposition ausgerichtet werden.
Aufgabe des Stromumkehrventils
Sobald das Werkstück seine vorgesehene Position erreicht hat, kann das Stromumkehrventil die Luftführung vom Druckbetrieb auf Saugbetrieb umschalten. Voraussetzung ist, dass der Luftgleittisch konstruktiv für beide Strömungsrichtungen geeignet ist.
Im Saugbetrieb wird Luft über die Tischöffnungen abgesaugt. Das Werkstück wird dadurch gegen die Tischfläche gezogen und kann beispielsweise für das Etikettieren, Prüfen, Verschließen, Bearbeiten oder Vermessen fixiert werden.
Wichtig: Das Stromumkehrventil erzeugt weder Druck noch Unterdruck. Es steuert ausschließlich den vom Seitenkanalverdichter erzeugten Luftstrom und schaltet diesen zwischen Druckbetrieb, Neutralstellung und Saugbetrieb um.
Drei Prozessschritte
Verschieben, fixieren und wieder freigeben
Der typische Arbeitsablauf an einem umschaltbaren Luftgleittisch lässt sich in drei aufeinanderfolgende Prozessschritte unterteilen.
01 Luftpolster erzeugen
Der Seitenkanalverdichter fördert Luft durch die Tischfläche. Unter dem Paket oder Werkstück entsteht ein Luftpolster, das die Reibung zwischen Werkstück und Tisch reduziert.
02 Positionieren und fixieren
Das Werkstück wird an die gewünschte Bearbeitungsposition verschoben. Anschließend schaltet das Stromumkehrventil auf Saugbetrieb um. Das Werkstück wird gegen die Tischfläche gezogen und für den Arbeitsschritt fixiert.
03 Freigeben und weiterbewegen
Nach Abschluss der Bearbeitung wird die Saugwirkung aufgehoben. Dazu kann zunächst die Neutralstellung genutzt werden. Soll das Werkstück anschließend weiterbewegt werden, wird auf Druckbetrieb umgeschaltet. Dadurch entsteht erneut ein Luftpolster, das die Reibung reduziert und das Verschieben des Werkstücks erleichtert.
Auslegungshinweis: Damit der Tisch sowohl im Blas- als auch im Saugbetrieb arbeiten kann, müssen Tischaufbau, Luftöffnungen, Leitungsführung und Werkstückunterseite für beide Strömungsrichtungen geeignet sein.
Auswahl der Ventilstellung
Blasen, Saugen oder Neutralstellung?
Welche Ventilfunktionen benötigt werden, hängt vom Arbeitsablauf ab. Für viele Luftgleittische sind zwei klar definierte Zustände ausreichend: Blasen zum Bewegen und Saugen zum Fixieren.
Blasbetrieb –
Werkstück leicht verschieben
Im Blasbetrieb wird Luft durch die Tischfläche geführt. Die entstehende Luftschicht verringert die Reibung und erleichtert das manuelle oder automatisierte Positionieren des Werkstücks.
Saugbetrieb –
Werkstück für die Bearbeitung fixieren
Nach dem Positionieren wird die Luftführung umgekehrt. Der Seitenkanalverdichter saugt Luft über die Tischfläche ab, sodass das Werkstück gegen den Tisch gezogen und in seiner Lage gehalten wird.
Neutralstellung –
Aktive Luftwirkung unterbrechen
In der Neutralstellung wird die aktive Saug- oder Druckwirkung am Arbeitsanschluss aufgehoben. Der Luftstrom wird dabei durch den Seitenkanalverdichter im Kreislauf geführt.
Die Neutralstellung kann als definierter Zwischenzustand genutzt werden, beispielsweise wenn die Fixierung beendet werden soll, bevor anschließend wieder auf Druckbetrieb zum Erzeugen eines Luftpolsters umgeschaltet wird.
Stromumkehrventil VI-6 für Luftgleittische
Das aktuell angebotene Stromumkehrventil VI-6 arbeitet mit drei definierten Betriebsstellungen: Druckbetrieb, Neutralstellung und Saugbetrieb. Die Umschaltung erfolgt elektrisch mit 24 V DC über einen Schrittmotor.
- Druckbetrieb zum Erzeugen des Luftpolsters
- Neutralstellung mit internem Umlauf des Luftstroms
- Saugbetrieb zum Fixieren des Werkstücks
- elektrische Betätigung mit 24 V DC
- für Dauerbetrieb innerhalb der zulässigen Temperaturgrenzen ausgelegt
- Einbau direkt am Seitenkanalverdichter oder innerhalb der Rohrleitung möglich
- aktuell für Luftanwendungen außerhalb explosionsgefährdeter Bereiche vorgesehen
Für die Auswahl müssen der verwendete Seitenkanalverdichter, Volumenstrom, erforderlicher Druck und Unterdruck, Anschlussbild, Adapter, Leitungsführung sowie die Eignung des Luftgleittisches für beide Strömungsrichtungen berücksichtigt werden.
Keine pauschale Produktauswahl: Die benötigte Ventilbaureihe richtet sich nicht nur nach der Anzahl der Ventilstellungen. Auch Seitenkanalverdichter, Anschlussgröße, Volumenstrom, Druck, Unterdruck, Steuerung und Einbausituation müssen zusammenpassen.
Technische Voraussetzungen
Was muss bei einem Luftgleittisch berücksichtigt werden?
Die erforderliche Luftleistung hängt von Tischfläche, Werkstück, Luftöffnungen und gewünschter Bewegungs- beziehungsweise Haltewirkung ab. Für Blas- und Saugbetrieb können unterschiedliche Anforderungen gelten.
Für die Auswahl von Seitenkanalverdichter und Stromumkehrventil müssen die technischen Anforderungen des Luftgleittisches und die konkrete Einbausituation berücksichtigt werden.
• Größe und konstruktiver Aufbau des Luftgleittisches
• Anzahl und Größe der Luftöffnungen
• Eignung der Tischkonstruktion für Druck- und Saugbetrieb
• Gewicht, Fläche und Unterseite des Werkstücks
• erforderlicher Volumenstrom
• erforderlicher Druck und Unterdruck
• gewünschte Betriebsfolge: Druckbetrieb, Neutralstellung und Saugbetrieb
• Anschlussgröße und Anschlussbild
• elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
• vorgesehene Schalthäufigkeit
• Fördermedium Luft
• Umgebungs- und Betriebstemperatur
• Einsatz außerhalb explosionsgefährdeter Bereiche
• Montageposition und vorhandene Leitungsführung
• bei Fremdfabrikaten: Prüfung von Anschlussbild und passendem Adapter
Wichtig: Ein Luftgleittisch muss konstruktiv für beide Strömungsrichtungen geeignet sein. Ein vorhandener reiner Blaslufttisch kann nicht automatisch ohne technische Prüfung auch als Vakuumtisch verwendet werden.
Welche Angaben benötigt SKVTechnik für die Vorauswahl?
Für eine technische Vorauswahl benötigen wir Informationen zum Luftgleittisch, zum Werkstück, zum gewünschten Arbeitsablauf, zum vorhandenen Seitenkanalverdichter und zur konkreten Einbausituation.
Checkliste
- Abmessungen und Aufbau des Luftgleittisches
- Anzahl und Größe der Luftöffnungen
- Tischfläche und Luftverteilung
- Gewicht des Pakets oder Werkstücks
- Abmessungen und Unterseite des Werkstücks
- Werkstückmaterial und Oberflächenbeschaffenheit
- gewünschte Bewegungsrichtung
- manuelle oder automatische Handhabung
- erforderliche Fixierkraft im Saugbetrieb
- vorhandener Seitenkanalverdichter
- Volumenstrom, Druck und Unterdruck, sofern bekannt
- gewünschte Betriebsfolge: Druckbetrieb, Neutralstellung und Saugbetrieb
- Anschlussgröße, Anschlussbild und Leitungsführung
- elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
- Taktzeit und vorgesehene Schalthäufigkeit
- Fördermedium Luft
- Umgebungs- und Betriebstemperatur
- Einsatz außerhalb explosionsgefährdeter Bereiche
- bei Fremdfabrikaten: Prüfung von Anschlussbild und passendem Adapter
Liegen noch keine vollständigen Leistungsdaten vor, kann SKVTechnik anhand von Tischaufbau, Werkstück, Prozessbeschreibung und den vorhandenen Daten des Seitenkanalverdichters eine technische Vorauswahl unterstützen. Bei Fremdfabrikaten, nicht eindeutig dokumentierten Kombinationen oder besonderen Einbausituationen wird zusätzlich geprüft, ob Anschlussbild, Adapter und Betriebsbedingungen zusammenpassen.
Nutzen am Arbeitsplatz
Welche Vorteile bietet ein Stromumkehrventil am Luftgleittisch?
Der Wechsel zwischen Blas- und Saugbetrieb verbindet leichte Beweglichkeit mit gezielter Fixierung. Dadurch kann ein Arbeitsplatz ergonomischer und der Bearbeitungsablauf übersichtlicher gestaltet werden.
1. Leichteres Bewegen (Kraftaufwand beim Verschieben reduzieren)
Das Luftpolster verringert die Reibung zwischen Werkstück und Tischfläche. Pakete oder Platten können dadurch leichter gedreht, verschoben und ausgerichtet werden.
2. Ergonomische Unterstützung (Körperliche Belastung verringern)
Schwere oder großflächige Werkstücke lassen sich mit geringerem Kraftaufwand handhaben. Dies kann das Bedienpersonal bei wiederkehrenden Bewegungsabläufen entlasten.
3. Gezieltes Fixieren
(Werkstück am Bearbeitungsplatz halten)
Nach dem Positionieren kann der Tisch auf Saugbetrieb umgeschaltet werden. Das Werkstück wird dadurch für den vorgesehenen Arbeitsschritt fixiert.
4. Schneller Zustandswechsel (Bewegen und Bearbeiten an einem Tisch verbinden)
Das Stromumkehrventil wechselt die Luftführung, ohne dass der Seitenkanalverdichter seine Drehrichtung ändern muss.
5. Flexible Arbeitsplatzgestaltung (Unterschiedliche Arbeitsschritte unterstützen)
Verschieben, Ausrichten, Fixieren, Bearbeiten und Freigeben können auf derselben Tischfläche erfolgen, sofern Tisch und Luftversorgung entsprechend ausgelegt sind.
6. Automatisierbare Abläufe (Ventilsteuerung in den Prozess integrieren)
Die Umschaltung des aktuellen VI-6 erfolgt elektrisch mit 24 V DC und kann in den automatisierten Arbeitsablauf eingebunden werden. Dadurch lassen sich die Betriebszustände Druckbetrieb, Neutralstellung und Saugbetrieb gezielt in die Prozesssteuerung integrieren.
Bitte beachten: Die tatsächliche Arbeitserleichterung und Haltewirkung hängen vom abgestimmten Zusammenspiel aus Tischkonstruktion, Werkstück, Seitenkanalverdichter, Stromumkehrventil, Rohrleitung und Steuerung ab.
Technische Vorauswahl
Luftgleittisch und Stromumkehrventil passend auslegen
SKVTechnik unterstützt Anlagenbauer, Betreiber und Konstrukteure bei der technischen Vorauswahl eines geeigneten Stromumkehrventils und Seitenkanalverdichters für Luftgleittische.
Grundlage sind Tischaufbau, Werkstückgewicht, gewünschte Beweglichkeit, erforderliche Fixierung, Luftöffnungen, Leitungsführung sowie die vorhandene Anschluss- und Einbausituation. Dabei wird insbesondere geprüft, ob der Luftgleittisch konstruktiv für Druck- und Saugbetrieb geeignet ist und ob Seitenkanalverdichter, Anschlussbild und Adapter zusammenpassen.
Diese Angaben helfen uns bei der Prüfung
- Foto oder Zeichnung des Luftgleittisches
- Tischabmessungen
- Luftöffnungen und Luftverteilung
- Gewicht und Abmessungen des Werkstücks
- Beschaffenheit der Werkstückunterseite
- Beschreibung des Arbeitsablaufs
- vorhandener Seitenkanalverdichter
- gewünschte Betriebsfolge: Druckbetrieb, Neutralstellung und Saugbetrieb
- Anschlussgrößen
- elektrische Versorgung und Ansteuerung des 24-V-DC-Stromumkehrventils
- Taktzeit und Schalthäufigkeit
Senden Sie uns vorhandene Zeichnungen, Fotos, Typenschilder oder technische Daten am besten direkt mit Ihrer Anfrage.
Technischer Hinweis: Die dargestellten Abläufe und Abbildungen sind schematische Beispiele und keine verbindliche Einbau-, Anschluss- oder Produktempfehlung. Die konkrete Auswahl erfolgt anhand der Tischkonstruktion, der Werkstückdaten, des erforderlichen Volumenstroms sowie der benötigten Druck- und Vakuumwerte, der Anschluss- und Leitungsführung und der Betriebsbedingungen.
Beim aktuellen Stromumkehrventil VI-6 wird die Luft in der Neutralstellung durch den Seitenkanalverdichter im Kreislauf geführt; am Arbeitsanschluss liegt dabei keine aktive Saug- oder Druckwirkung an. Das Ventil ist aktuell für Luftanwendungen außerhalb explosionsgefährdeter Bereiche vorgesehen.
