Spülen und Inertisieren von Leitungen mit Seitenkanalverdichtern
In Biogasanlagen können Leitungen vor Wartung, Inbetriebnahme oder Prozessumstellungen gespült oder inertisiert werden. Seitenkanalverdichter können dabei eingesetzt werden, um definierte Luft- oder Gasströme bereitzustellen und Leitungsabschnitte gezielt zu durchströmen.
Was passiert beim Spülen und Inertisieren von Leitungen?
Beim Spülen von Leitungen wird ein definierter Luft- oder Gasstrom durch einen Leitungsabschnitt geführt. Dadurch können vorhandene Gasreste, Prozessgase oder Feuchtigkeit aus dem Leitungssystem verdrängt oder reduziert werden.
Beim Inertisieren wird der Sauerstoffanteil in einem Leitungsabschnitt durch ein geeignetes Inertgas reduziert. Ziel ist es, eine reaktionsärmere Atmosphäre herzustellen. Welche Gase dafür verwendet werden und welche Grenzwerte gelten, hängt vom konkreten Anlagenkonzept und den sicherheitstechnischen Vorgaben ab.
Ein Seitenkanalverdichter kann in solchen Prozessen den erforderlichen Volumenstrom und den notwendigen Überdruck bereitstellen. Die Auslegung muss zum Leitungsvolumen, zur Leitungslänge, zum Druckverlust und zum vorgesehenen Spül- oder Inertisierungskonzept passen.
Typische Anforderungen an die Verdichtertechnik
- definierter Luft- oder Gasvolumenstrom für Leitungsabschnitte
- ausreichender Überdruck zur Überwindung von Druckverlusten
- Auslegung nach Leitungsvolumen, Leitungslänge und Rohrquerschnitt
- Berücksichtigung von Armaturen, Klappen, Filtern und Messstellen
- geeignete Betriebsweise für temporäre oder wiederkehrende Spülvorgänge
- Prüfung von Feuchtigkeit, Kondensat und Restgasen im Leitungssystem
- geeignete Werkstoffe und Abdichtung je nach Medium
- ATEX-Ausführung je nach Medium, Aufstellort und Zoneneinteilung

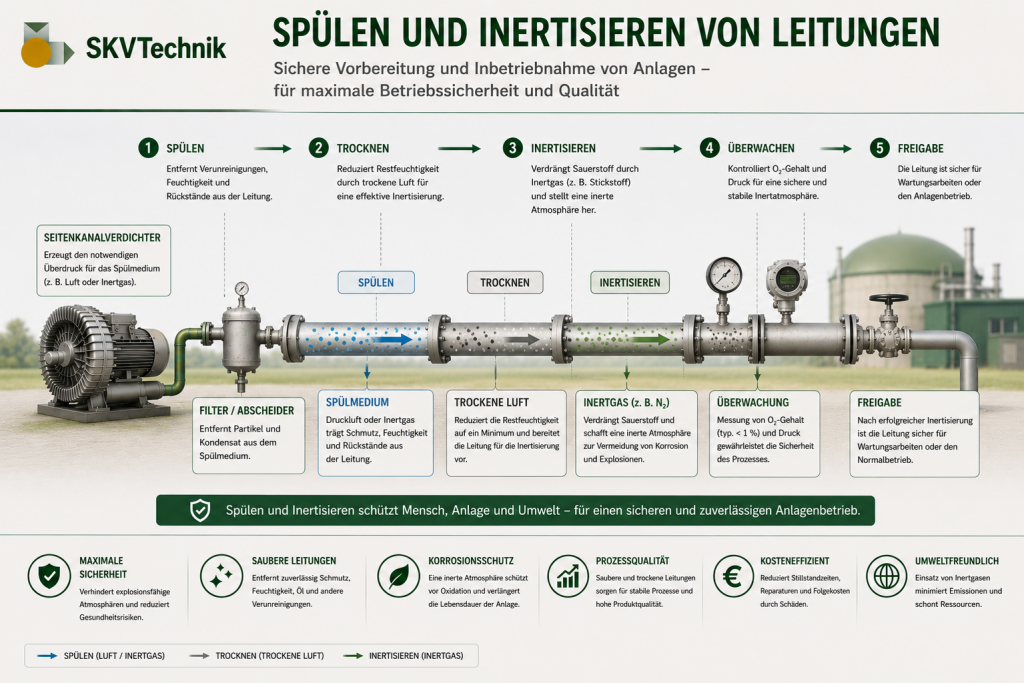

Prozessbeschreibung: Spülen und Inertisieren von Leitungen mit Seitenkanalverdichter
Beim Spülen und Inertisieren von Leitungen werden einzelne Leitungsabschnitte gezielt mit einem definierten Luft- oder Gasstrom durchströmt. Solche Vorgänge können vor Wartungsarbeiten, bei der Inbetriebnahme, nach Stillständen oder bei Prozessumstellungen erforderlich sein. Ziel ist es, vorhandene Gasreste, Feuchtigkeit oder unerwünschte Atmosphäre im Leitungssystem zu verdrängen oder zu verändern.
Beim Spülen wird ein geeignetes Medium durch die Leitung geführt, um vorhandene Gas- oder Luftanteile aus dem Leitungsabschnitt auszutragen. Beim Inertisieren wird die Atmosphäre im Leitungssystem durch ein Inertgas beeinflusst, sodass der Sauerstoffanteil reduziert werden kann. Die genaue Vorgehensweise hängt vom Anlagenkonzept, vom Medium, von den Sicherheitsvorgaben und von der jeweiligen Betriebsanweisung ab.
Ein Seitenkanalverdichter kann dabei den erforderlichen Volumenstrom und den notwendigen Überdruck bereitstellen. Er unterstützt die Durchströmung der Leitungen und kann helfen, Druckverluste durch Leitungslängen, Bögen, Armaturen, Klappen, Filter oder Messstellen zu überwinden. Die Auswahl der Maschine richtet sich nach Leitungsvolumen, Rohrquerschnitt, gewünschter Spülzeit, Druckbedarf und zulässigen Betriebsbedingungen.
Da in Biogasanlagen brennbare, feuchte oder aggressive Gase auftreten können, müssen Medium, Gasreste, Feuchtigkeit und Aufstellort bei der Auslegung berücksichtigt werden. Je nach Zoneneinteilung und Prozesssituation kann eine geeignete ATEX-Ausführung erforderlich sein. Zusätzlich sollte geprüft werden, ob Korrosionsschutzmaßnahmen notwendig sind, insbesondere wenn Kondensat oder feuchte Gasströme auftreten können.
Warum ATEX und Korrosionsschutz wichtig sind
Beim Spülen und Inertisieren von Leitungen können Leitungsabschnitte mit Biogas, Restgasen, Luft oder Inertgas in Verbindung stehen. Da Biogas brennbare Bestandteile enthalten kann, muss je nach Medium, Aufstellort, Gasführung und Zoneneinteilung geprüft werden, ob eine geeignete ATEX-Ausführung des Seitenkanalverdichters erforderlich ist.
Korrosionsschutz kann ebenfalls wichtig sein. Feuchtigkeit, Kondensat oder aggressive Bestandteile im Leitungssystem können Bauteile belasten. Besonders bei Stillstandszeiten, Temperaturunterschieden oder unvollständig entleerten Leitungen kann sich Kondensat bilden und in Richtung Maschine gelangen.
Korrosion kann die Funktion des Seitenkanalverdichters langfristig beeinträchtigen. Deshalb sollte die Maschine nicht nur nach Volumenstrom und Druck ausgewählt werden, sondern auch nach Medium, Feuchtigkeit, Betriebsweise, Leitungssystem, Aufstellort und sicherheitstechnischen Anforderungen.
Mögliche Schutzmaßnahmen bei feuchten oder belasteten Gasströmen
Beim Spülen und Inertisieren von Leitungen können Feuchtigkeit, Kondensation oder Restgase im Leitungssystem auftreten. Deshalb sollte bei der Auslegung geprüft werden, ob zusätzliche Schutzmaßnahmen für den konkreten Einsatzfall sinnvoll sind.
Mögliche Maßnahmen können sein:
- behandelte oder versiegelte Innenflächen
- geeignete korrosionsbeständige Werkstoffe
- Edelstahlschrauben für besonders beanspruchte Bereiche
- abgedichtete Ausführung zur besseren Trennung sensibler Bereiche
- geeignete Materialauswahl für Gehäuse, Laufrad und Verbindungselemente
- Prüfung der Leitungsführung zur Vermeidung ungünstiger Kondensatbildung
- Kondensatmanagement im Leitungssystem
- regelmäßige Kontrolle bei Anlagen mit längeren Stillstandszeiten
Welche Maßnahmen tatsächlich erforderlich sind, hängt von Medium, Gaszusammensetzung, Feuchtigkeit, Temperatur, Betriebsweise, Leitungssystem und Aufstellort ab.
Seitenkanalverdichter für Spül- und Inertisierungsprozesse auslegen lassen
Für das Spülen und Inertisieren von Leitungen muss der Seitenkanalverdichter passend zum Leitungsvolumen, zum benötigten Volumenstrom und zum Druckbedarf ausgewählt werden. Entscheidend sind unter anderem Leitungslänge, Rohrquerschnitt, Armaturen, Klappen, Messstellen, gewünschte Spülzeit und das eingesetzte Medium.
SKVTechnik unterstützt Sie bei der Auswahl eines geeigneten Seitenkanalverdichters für Ihren konkreten Einsatzfall. Besonders bei Biogasbezug, Restgasen, feuchten Leitungen, möglichen Stillstandszeiten, ATEX-relevanten Bereichen oder Korrosionsschutzanforderungen sollte die Maschine anwendungsbezogen geprüft werden.
Diese Angaben helfen bei der Anfrage:
- Einsatzfall: Spülen oder Inertisieren von Leitungen
- Medium: Luft, Biogas, Inertgas oder anderes Prozessgas
- Leitungsvolumen, Leitungslänge und Rohrquerschnitt
- gewünschter Volumenstrom
- erforderlicher Überdruck
- gewünschte Spülzeit oder Prozessdauer
- vorhandene Armaturen, Klappen, Filter oder Messstellen
- mögliche Druckverluste im Leitungssystem
- Feuchtigkeit, Kondensat oder Restgase im System
- Betriebsweise: einmalig, wiederkehrend oder automatisiert
- Aufstellort des Verdichters
- mögliche ATEX-Anforderungen
- gewünschte Korrosionsschutzmaßnahmen
