Anwendungsfall · Kunststoffextrusion
Vakuumkalibrierung von Kunststoffprofilen mit Seitenkanalverdichtern
Bei der Extrusion von Kunststoffprofilen muss der noch warme und verformbare Profilstrang unmittelbar nach dem Austritt aus der Extrusionsdüse maßhaltig geformt und gekühlt werden. Ein Vakuum zieht das Profil dabei an die vorgesehenen Kalibrierflächen. Seitenkanalverdichter können den dafür erforderlichen Unterdruck kontinuierlich bereitstellen.
Der Unterdruck zieht das noch verformbare Profil an die vorgesehenen Kalibrierflächen und unterstützt so die maßhaltige Formgebung während der Kühlung.

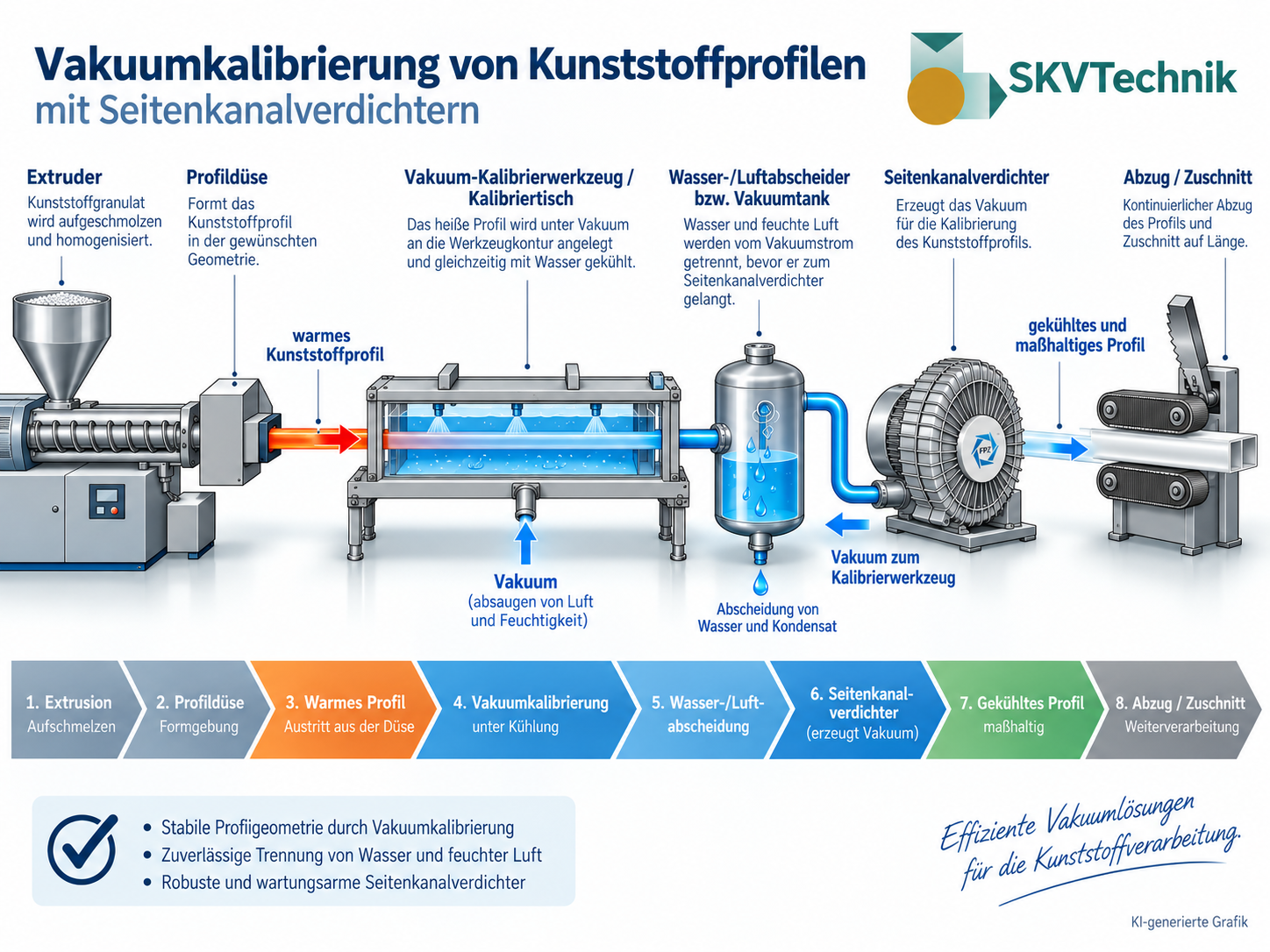

Was passiert bei der Vakuumkalibrierung?
Nach dem Austritt aus der Extrusionsdüse ist das Kunststoffprofil noch warm und mechanisch verformbar. Es wird deshalb unmittelbar in ein Kalibrierwerkzeug beziehungsweise auf einen Kalibriertisch geführt.
Über Vakuumschlitze wird Unterdruck an den Kalibrierflächen erzeugt. Der äußere Luftdruck drückt beziehungsweise zieht das Profil dadurch an die definierten Werkzeugflächen. Gleichzeitig wird das Profil gekühlt, bis seine Geometrie ausreichend stabilisiert ist.
Auf diese Weise lassen sich Abmessungen, Konturen und Oberflächenqualität des extrudierten Profils kontrollieren, bevor es anschließend weitergekühlt, abgezogen und zugeschnitten wird.
Aufgabe des Seitenkanalverdichters
Der Seitenkanalverdichter erzeugt den erforderlichen Unterdruck im Kalibriersystem. Er saugt Luft aus den Vakuumkanälen beziehungsweise aus einem vorgeschalteten Vakuumbehälter ab und hält dadurch das notwendige Druckgefälle zwischen Profil und Kalibrierfläche aufrecht.
Je nach Anlagenaufbau können feuchte Luft oder Luft-Wasser-Gemische aus dem Kalibrierprozess anfallen. In solchen Fällen muss das System so ausgeführt werden, dass Wasser vor dem Seitenkanalverdichter zuverlässig abgeschieden wird.
Warum Vakuumkalibrierung?
Maßhaltigkeit
Das Profil wird während des Abkühlens an einer definierten Geometrie gehalten.
Oberflächenqualität
Ein frühes Ansaugen des noch weichen Profils an die Kalibrierflächen unterstützt eine gleichmäßige Oberfläche.
Prozessstabilität
Ein konstanter Unterdruck unterstützt reproduzierbare Produktionsbedingungen.
Kontrollierte Kühlung
Kalibrieren und Kühlen wirken gemeinsam, bis das Profil ausreichend formstabil ist.
Technische Anforderungen und Auslegung
Für die Auswahl eines geeigneten Seitenkanalverdichters müssen sowohl der benötigte Unterdruck als auch die abzusaugende Luftmenge bekannt sein. Zusätzlich beeinflussen Werkzeuggeometrie, Anzahl der Vakuumanschlüsse, Leckluft und der Umgang mit Kühlwasser den erforderlichen Betriebspunkt.
Unterdruck
Der notwendige Unterdruck richtet sich nach Profilgeometrie, Werkstoff, Kalibrierwerkzeug und gewünschter Anpresswirkung.
Volumenstrom
Der erforderliche Volumenstrom ergibt sich aus den Vakuumöffnungen, der Anzahl der Kalibrierzonen sowie der im System auftretenden Leckluft.
Feuchtigkeit und Wasserabscheidung
Gelangt Kühlwasser in den Vakuumkreislauf, ist eine geeignete Wasserabscheidung beziehungsweise ein Vakuumtank vor dem Seitenkanalverdichter erforderlich.
Regelbarkeit
Bei wechselnden Profilen oder Produktionsgeschwindigkeiten kann eine Drehzahlregelung sinnvoll sein, um Unterdruck und Energiebedarf an den jeweiligen Prozess anzupassen.
Welche Daten benötigen wir für die Auslegung?
- Kunststoffart, z. B. PVC, PE, PP oder anderes Thermoplast
- Profilgeometrie bzw. Profilzeichnung
- gewünschte Produktionsgeschwindigkeit
- Anzahl und Größe der Vakuumanschlüsse
- erforderlicher Unterdruck in mbar
- benötigter oder vorhandener Volumenstrom
- Anzahl der getrennten Vakuumzonen
- trockene oder nasse Kalibrierung
- zu erwartender Wasser-/Feuchteanteil
- vorhandener Vakuumtank bzw. Wasserabscheider
- Leitungsquerschnitte und Leitungslängen
- Dauerbetrieb beziehungsweise Lastprofil
- gewünschte Drehzahlregelung
- elektrische Versorgung
- Umgebungstemperatur und Aufstellbedingungen
Seitenkanalverdichter für die Vakuumkalibrierung auslegen lassen
Sie planen eine Kalibrierstrecke für Kunststoffprofile oder möchten die Vakuumversorgung einer bestehenden Extrusionsanlage optimieren? Übermitteln Sie uns die technischen Daten des Kalibriersystems. SKVTechnik unterstützt Sie bei der Auswahl eines geeigneten Seitenkanalverdichters.
